Основные силуэты одежды определяются по принципу соотношения её с фигурой - повторение форм, приближение или контраст

10. Конструирование и моделирование изделий разнообразных силуэтных форм

СОДЕРЖАНИЕ РАЗДЕЛА

Дополнительные ресурсы

Особенности конструирования изделий силуэта трапеция с бочком

Прилегающий силуэт характеризуется плотным прилеганием к линии талии и увеличенными или различными объёмами лифа и юбки. Его схема напоминает восьмёрку или песочные часы.

Полуприлегающий силуэт характеризуется более свободной степенью прилегания по линии талии и меньшими объёмами по линиям груди и бёдер, в сравнении с прилегающим силуэтом. Его схема имеет более обтекаемые и плоскостные конфигурации, приближённые к силуэту фигуры человека.

Прямой силуэт характеризуется большей или меньшей свободой облегания и одинаковой шириной на уровнях линий бёдер и груди. Его схема напоминает прямоугольник.

Трапециевидный силуэт характеризуется значительной свободой расширения или на уровне линии бедер или на уровне линии груди. Символически такой силуэт изображается в виде трапеции зауженной или расширенной книзу.

В зависимости от степени облегания, от наличия или отсутствия среднего шва спинки конструкции средней линии спинки на чертеже отличаются в построении.

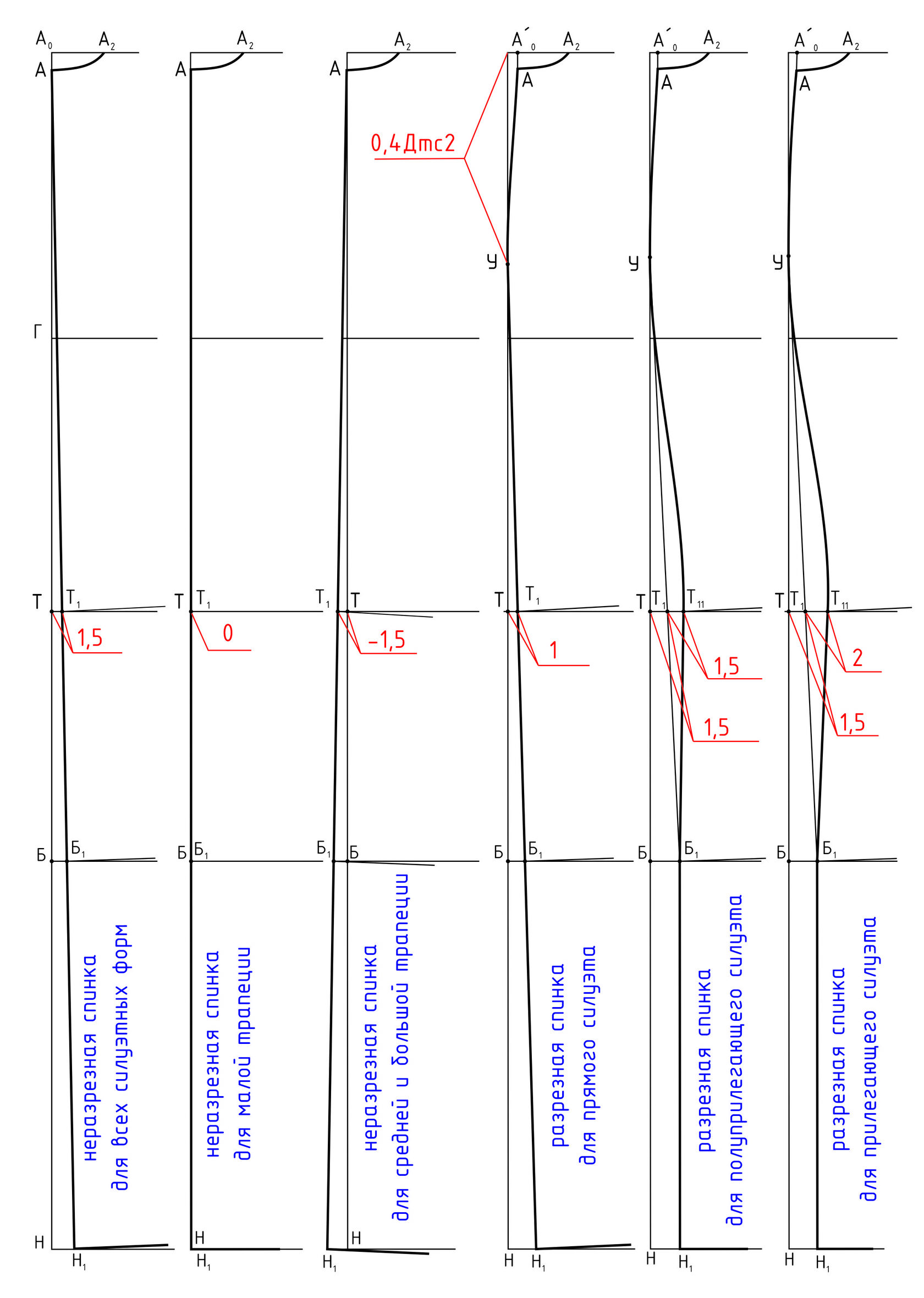

На рисунке ниже продемонстрированы чертежи средних линий спинок для различных силуэтных форм и схематично обозначено построение, в таблице под рисунком изложены особенности и порядок их построения.

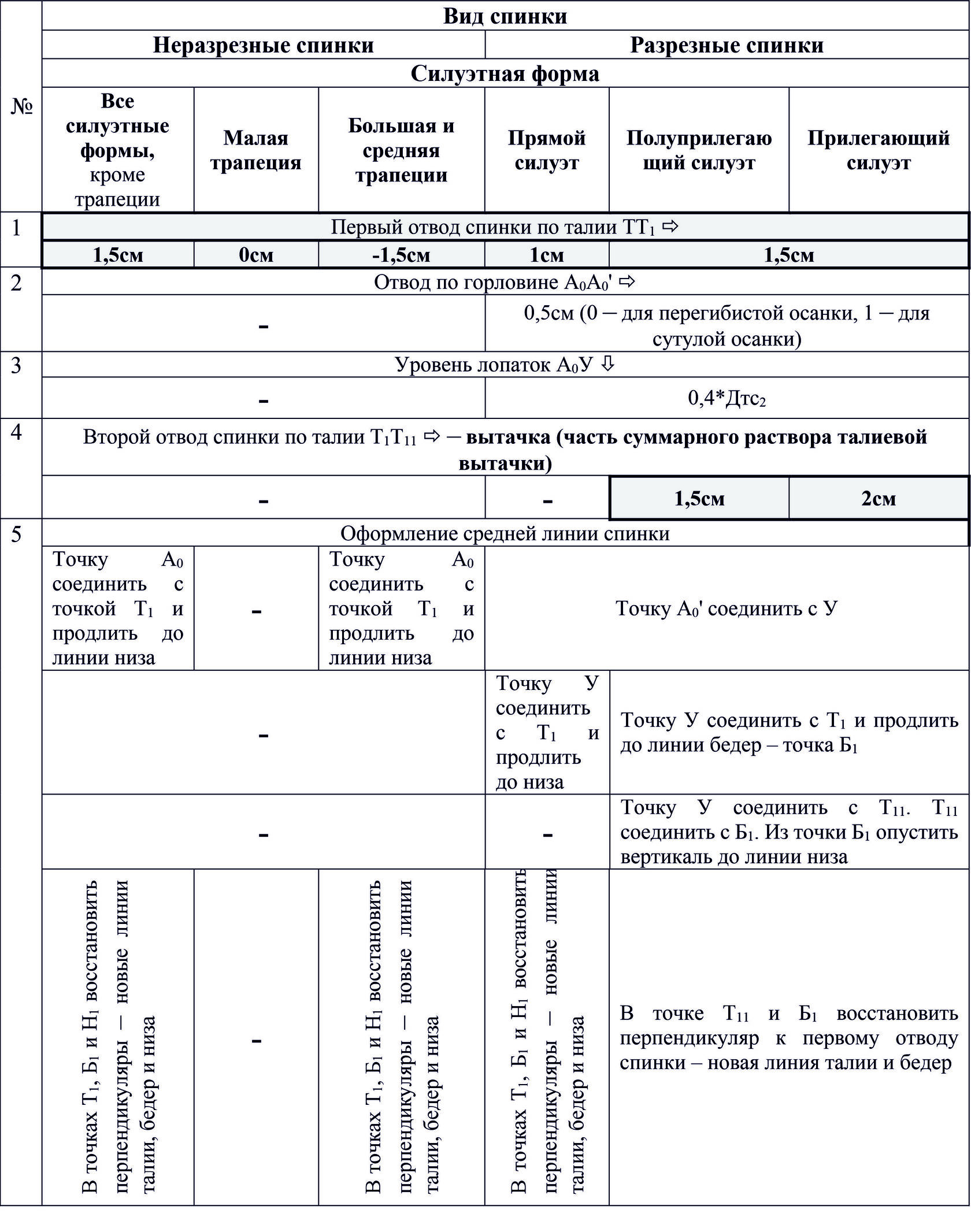

Особенности и порядок построения средних линий спинок

При расчете ширины базисной сетки плечевого изделия базовым измерением является Сг₃, соответственно бедра не могут вместиться в эту ширину, т.к. у типовой фигуры измерение Сб>Сг₃. В связи с этим в конструкции плечевого изделия есть такое понятие как «расширение по бедрам» (в сокращении используют аббревиатуру латинскими буквами IB): IB=(Сб+Пб)-(Сг₃+Пг).

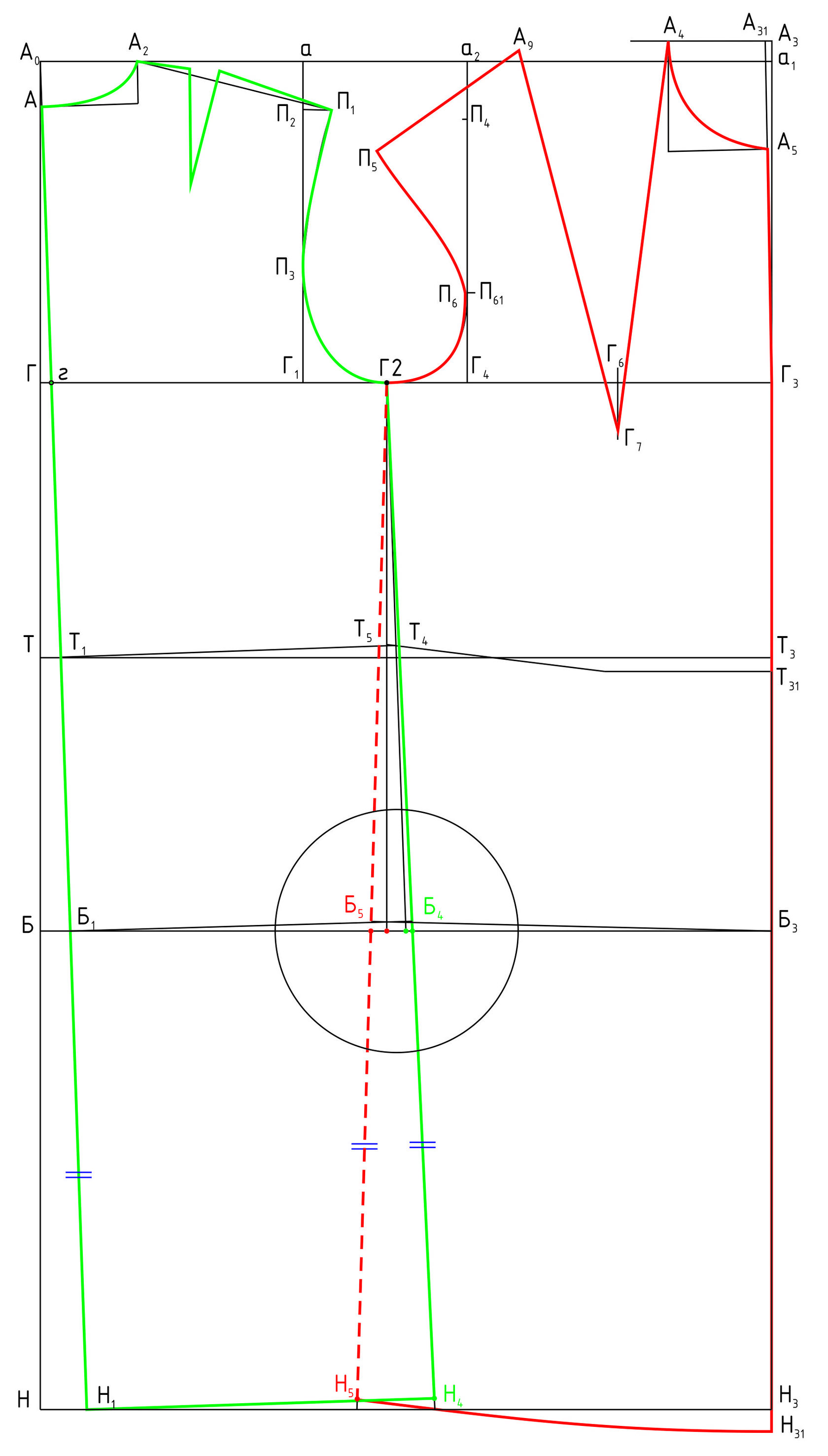

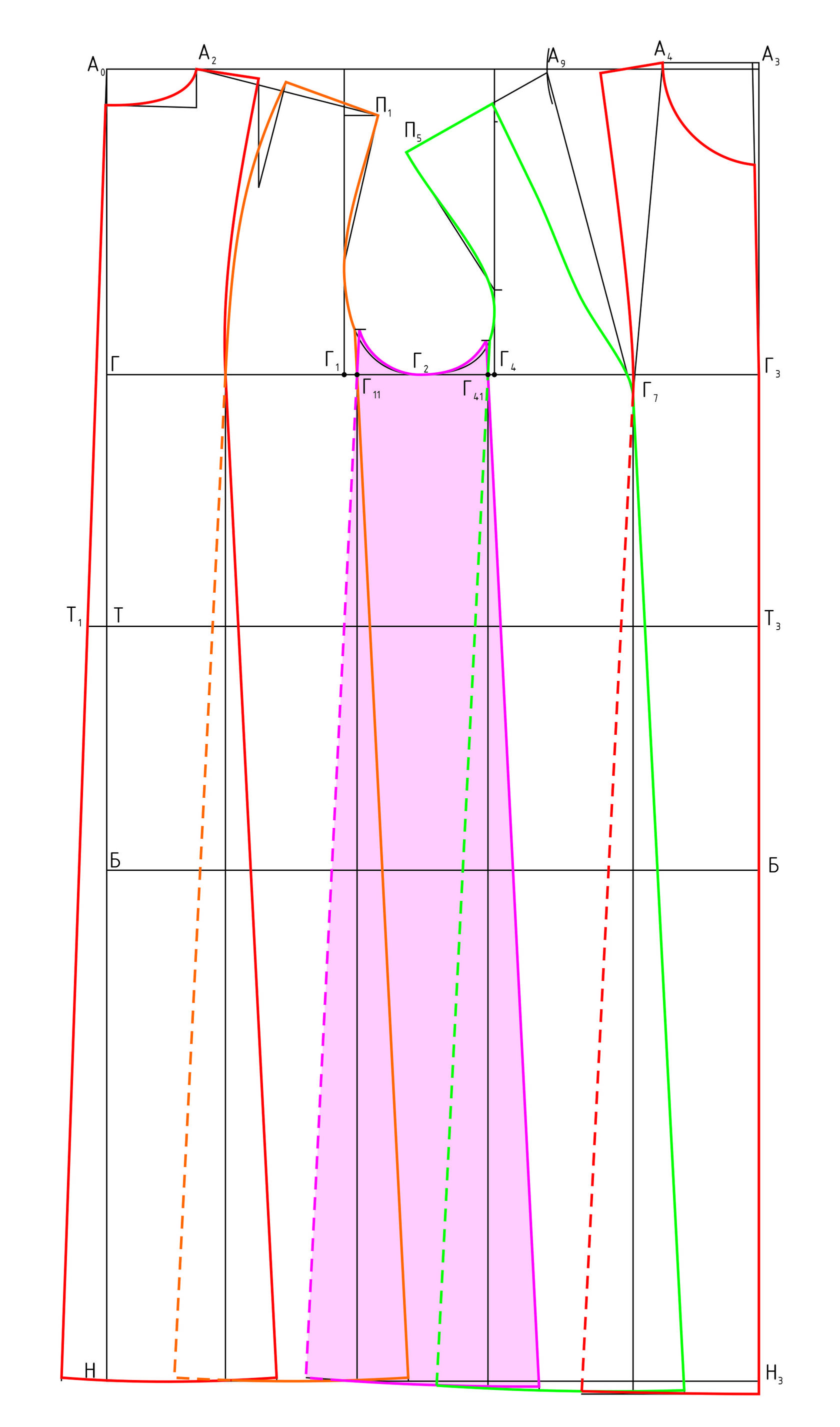

Особенности построения прямого силуэта

1. Рассчитанное IB распределяют относительно боковых осей спинки и переда следующим образом:

1/3IB – на спинку, 2/3IB – на перед

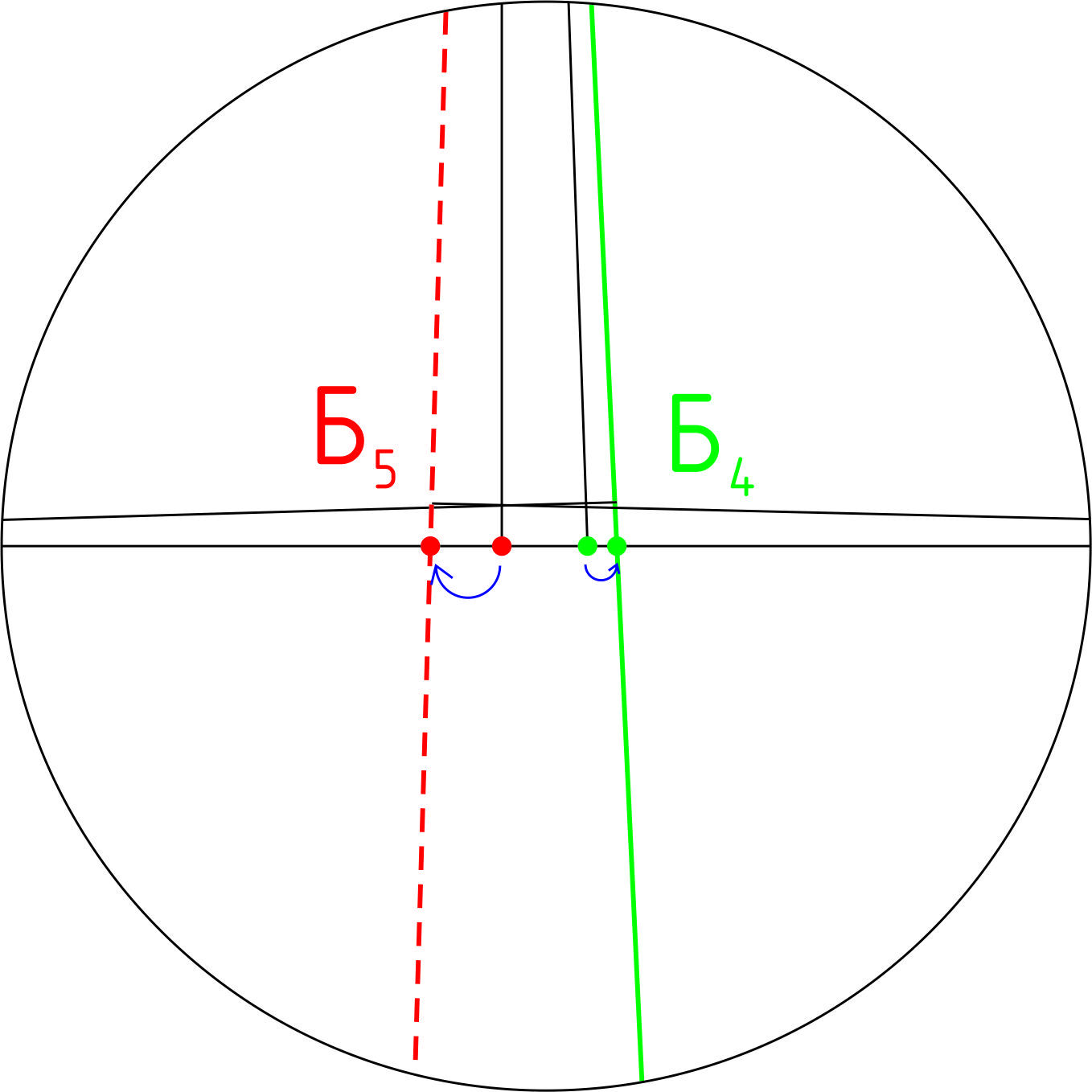

2. Боковые линии оформляют прямыми из точки Г₂ через полученное расширение по бедрам
3. Длина боковых линий уравнивается от точки Г₂ и равна длине гН

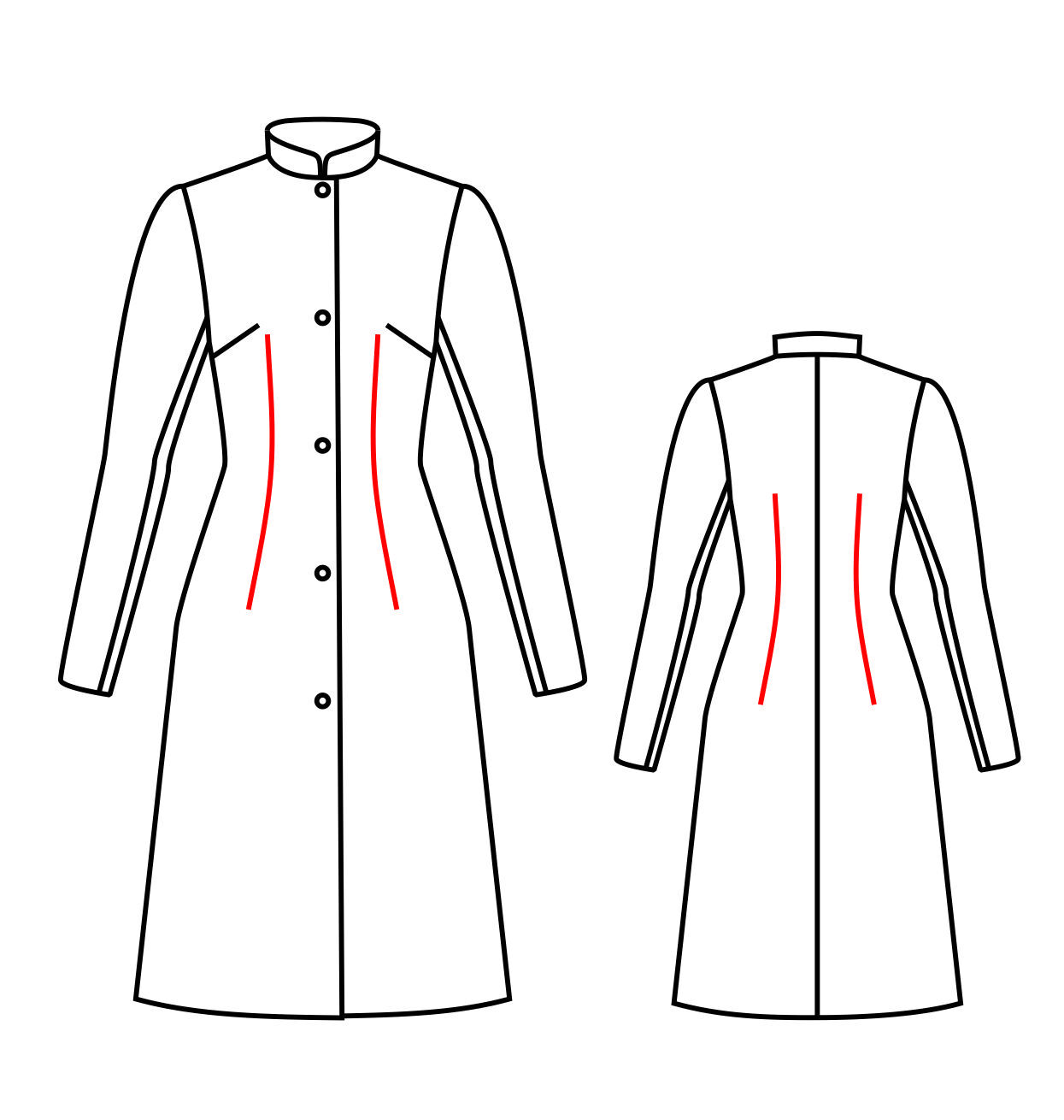

Расчет суммы талиевых вытачек и расширения по бедрам:
Сумма талиевых вытачек – Ʃв=(Сг₃+Пг)-(Ст+Пт)
Расширение по бедрам – IB=(Сб+Пб)-(Сг₃+Пг)

Расширение по бедрам закладывают в боковые линии спинки и переда поровну.
! ВНИМАНИЕ

• если расширение получается больше 4см, часть закладывают в рельефы по переду и спинке

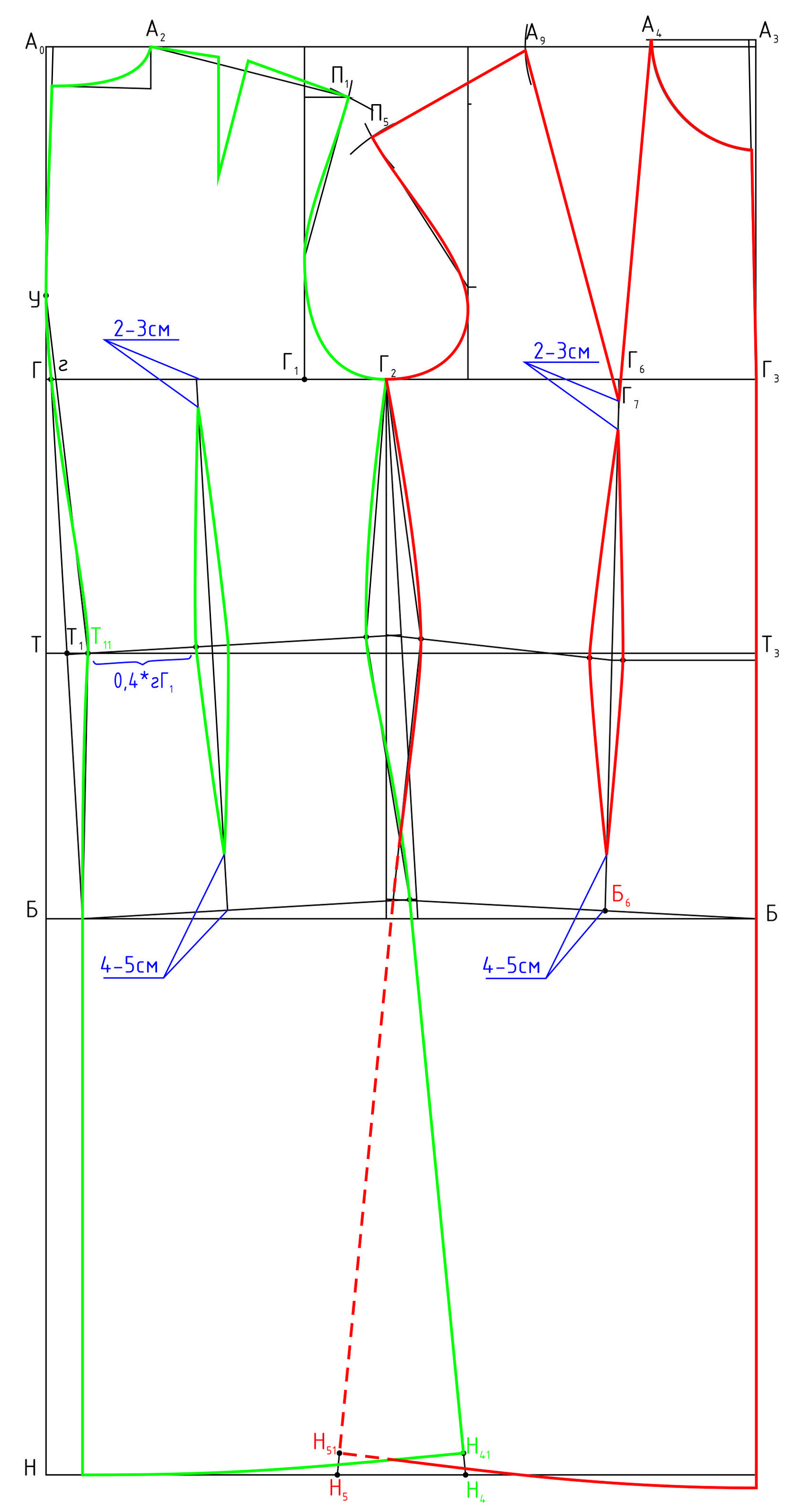

Построение вытачек и боковых линий

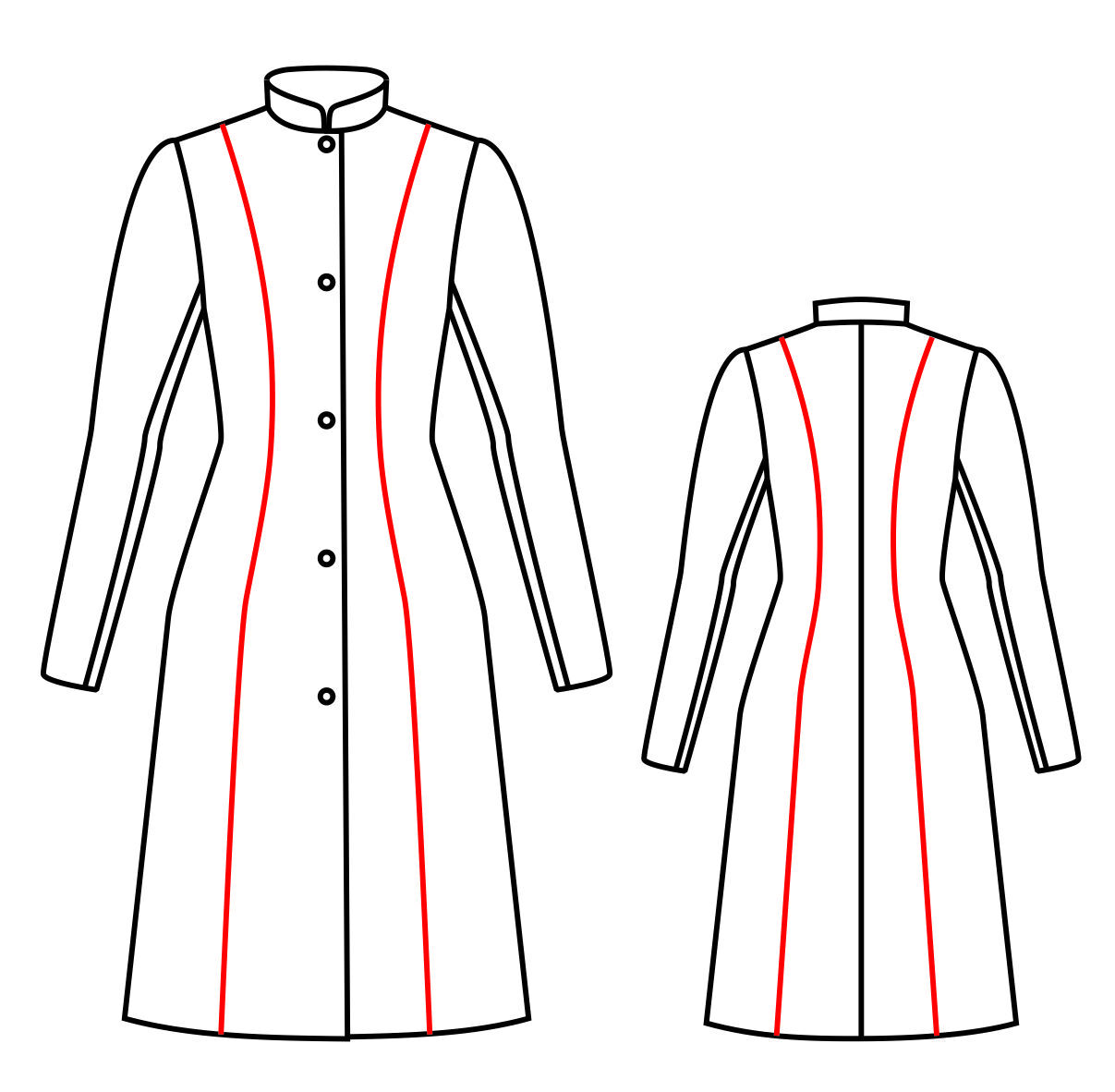

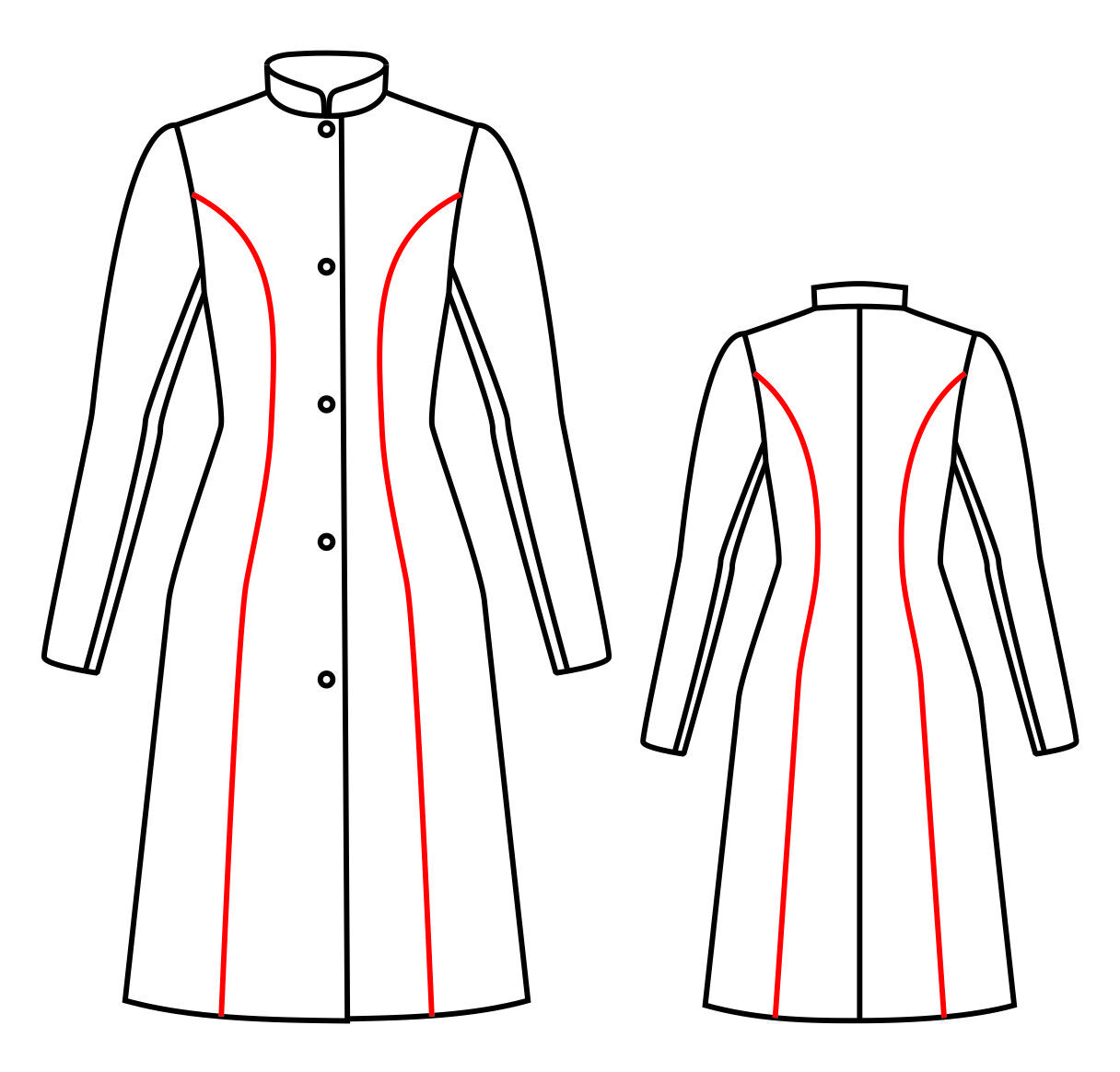

Рельефы в изделии выполняют и декоративную и конструктивную функции: например, вертикальные рельефы значительно вытягивают фигуру по высоте, в эти линии могут быть заложены вытачки, расширение по бедрам и пр., т.к. они делят деталь целиком, то это дает возможность применения в модели отделочного материала и т.д.

До начала построения рельефных линий должны быть построены линии низов изделия и на спинке, и на переде.
Рельефы проходят через талиевые вытачки, через плечевую вытачку на спинке и нагрудную – на переде.
На линии плеча рельеф спинки совпадает с рельефом переда, для этого плечевую вытачку сразу строят на необходимом расстоянии от точки А₂ или переводят в нужное место, нагрудную вытачку переводят в плечо.

1.1 На спинке – на линии бедер, верхнюю часть вытачки не строят
1.2 На переде – в точке Г₇ и на линии бедер
1.3 Нижние концы вытачек:

• лежат на линии бедер – в рельеф НЕ закладывается расширение по бедрам;
• лежат выше линии бедер – в рельеф закладывается расширение по бедрам;
• лежат на линии низа – у фигуры узкие бедра, в связи с этим в рельефе на линии бедер заложена выборка (наличие этой выборки позволяет построить боковую линию ~ типовой фигуре

2.1 Ось вытачки продлевают до линии низа
2.2 При наличии модельного расширения по низу: относительно оси на линии низа влево и вправо откладывается расширение (как правило оно меньше на 1...2см, чем модельное расширение в боковой линии)
2.3 Длина сторон рельефа ниже линии бедер корректируются по длине оси

Рельеф проходит через 4 точки:
3.1 На линии плеча
3.2 На линии талии
3.3 На линии бедер
3.4 На линии низа

4.1 Выходит из второй стороны плечевой вытачки
4.2 На уровне лопаток вливается в линию рельефа центральной части и идет по ней до линии груди
4.3 Проходит через вторую сторону талиевой вытачки

Боковую сторону нагрудной вытачки делят на три участка:
5.1 На верхнем участке рельеф идет по стороне вытачки
5.2 На среднем участке рельеф становится вогнутой линией
5.3 На нижнем участке рельеф – выпуклая линия, проходит через точку Г₇

Боковая сторона талиевой вытачки между грудью и талией делится на 3 участка:
5.4 В области точки Г₇ на верхней трети линия выпуклая
5.5 На средней и нижней трети линия вогнутая
5.6 Ниже линии талии рельеф вливается в сторону вытачки

Рельефы в изделии выполняют и декоративную и конструктивную функции: например, вертикальные рельефы значительно вытягивают фигуру по высоте, в эти линии могут быть заложены вытачки, расширение по бедрам и пр., т.к. они делят деталь целиком, то это дает возможность применения в модели отделочного материала и т.д.

До начала построения рельефных линий должны быть построены линии низов изделия и на спинке, и на переде.
Рельефы проходят через талиевые вытачки, через плечевую вытачку на спинке и нагрудную – на переде.

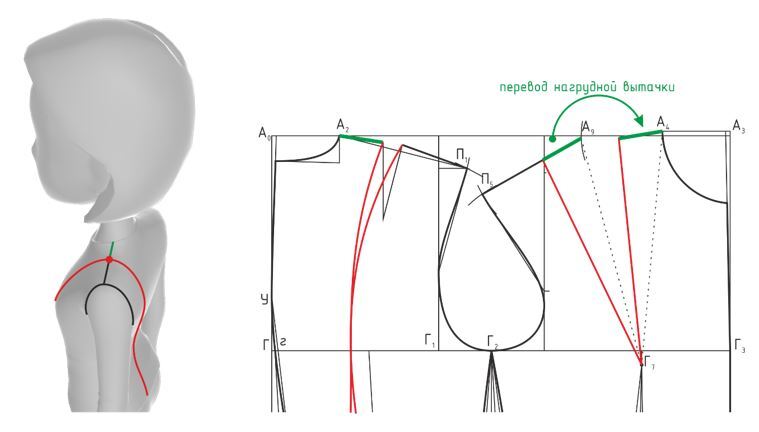

На линии плеча рельеф спинки совпадает с рельефом переда, для этого плечевую вытачку сразу строят на необходимом расстоянии от точки А₂ или переводят в нужное место, нагрудную вытачку переводят в плечо.

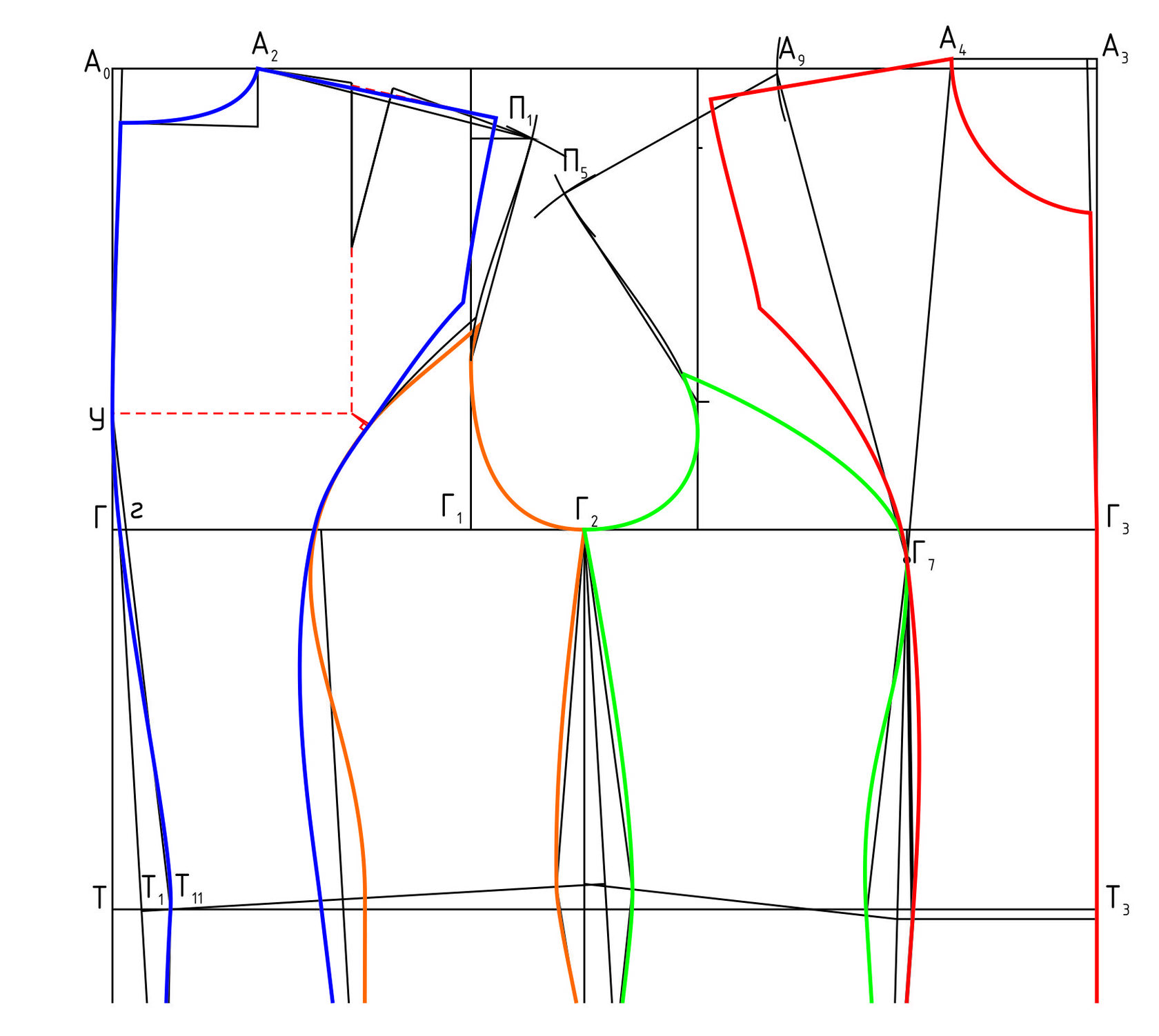

Линия рельефа выходит из любой точки проймы, ее положение зависит от эскиза

Линию рельефа можно намечать при открытой или закрытой нагрудной вытачке

Рельеф строиться аналогично рельефу из плеча

Как и рельеф из плеча, проходит через 4 точки. Отличие в 1ой точке: она лежит на пройме, а не на плече

Оформляют при открытой плечевой вытачке

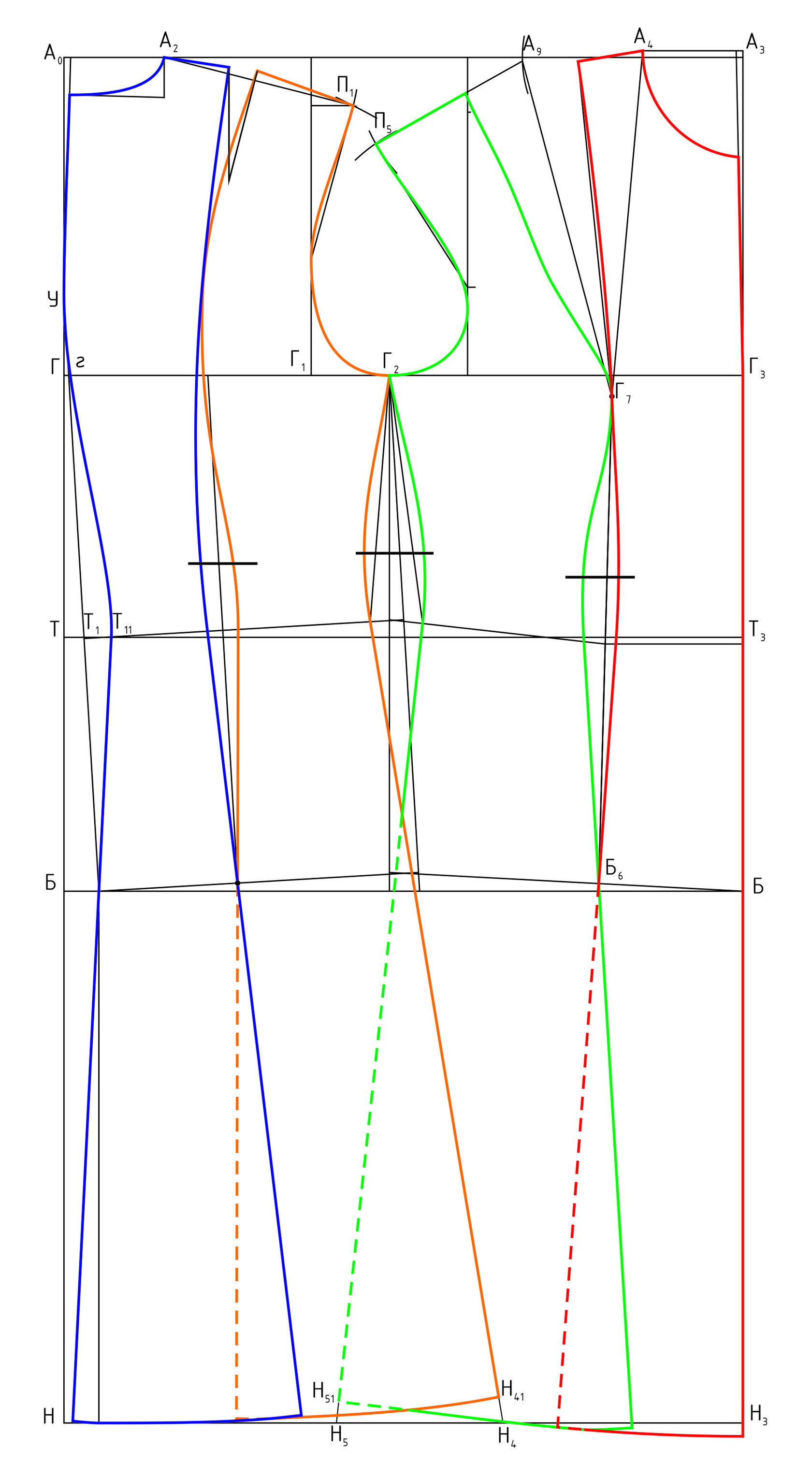

ПРИМЕЧАНИЕ: На рисунке ниже изделие прилегающего силуэта с боковыми линиями и рельефами на участке ниже талии, оформленными от линии талии.

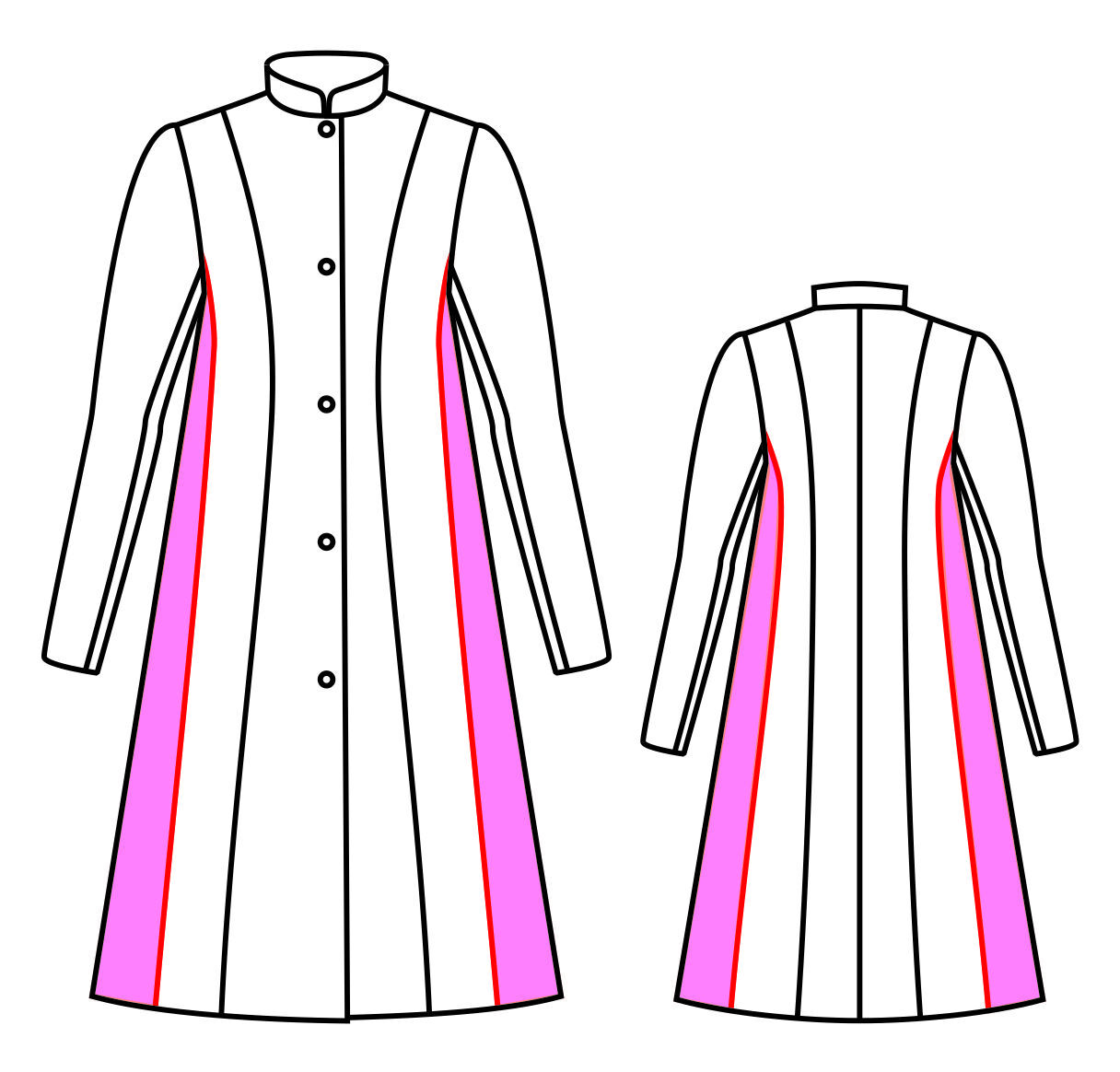

Такое же построение бочка можно применять не только в конструкциях для силуэта трапеция, но и для любого другого силуэта, учитывая при этом наличие или отсутствия талиевых вытачек.

Практический раздел

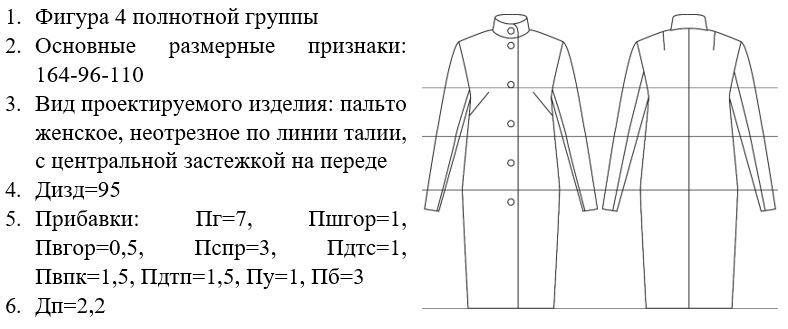

10.1 Построение чертежа конструкции изделия прямого силуэта

Цель: изучить особенности конструкции прямого силуэта, научиться выполнять построение

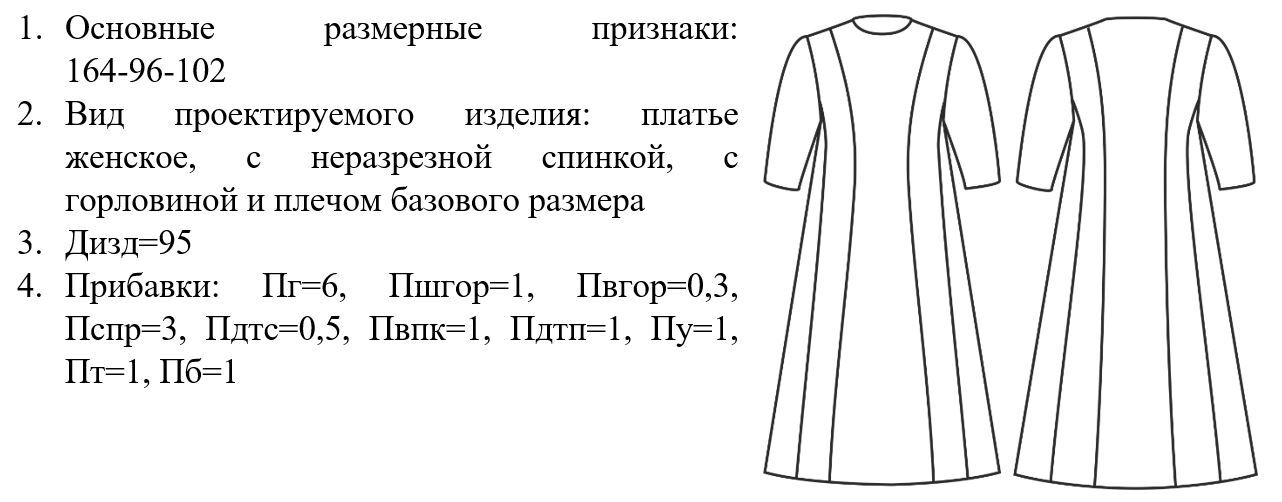

10.2 Построение чертежа конструкции изделия полуприлегающего силуэта с талиевыми вытачками и модельным расширением внизу

Цель: изучить особенности конструкции полуприлегающего силуэта, научиться выполнять расчет суммы талиевых вытачек в плечевом изделии и их построение

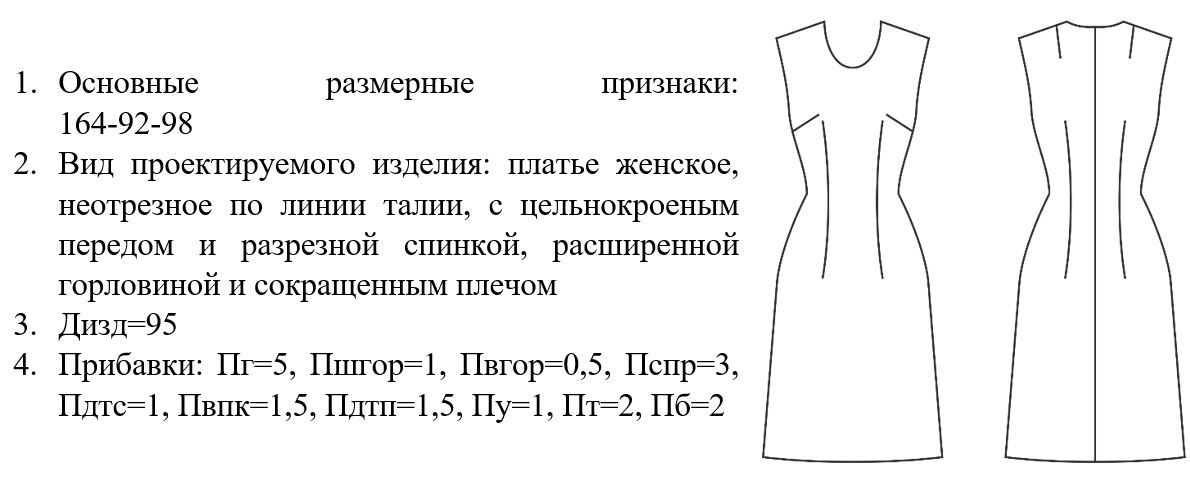

10.3 Построение чертежа конструкции изделия полуприлегающего силуэта с рельефами из плеча

Цель: изучить особенности базовой конструкции для построения рельефов, научиться выполнять построение

10.4 Построение чертежа конструкции изделия полуприлегающего силуэта с рельефами из проймы

Цель: изучить особенности конструкции с рельефами из проймы, научиться выполнять построение

10.5 Построение чертежа конструкции изделия прилегающего силуэта

Цель: изучить особенности конструкции прилегающего силуэта, научиться выполнять построение

Бланк для практической работы
