Покрой изделия определяется по покрою рукава:

• втачной
• рубашечный
• реглан
• цельнокроенный
• комбинированный

11. Конструирование и моделирование женских изделий различных покроев

СОДЕРЖАНИЕ РАЗДЕЛА

Контроль знаний

11.2 Построение БК рубашечного рукава к овальной пройме

11.3 Построение БК плечевого изделия с рубашечным рукавом на щелевидной пройме

11.4 Построение БК рубашечного рукава к щелевидной пройме

11.5 Построение БК плечевого изделия с рукавом покроя реглан

11.6 Построение передней части рукава реглан

Дополнительные ресурсы

Особенности конструкции с комбинированным рукавом

11.7 Построение локтевой части рукава реглан

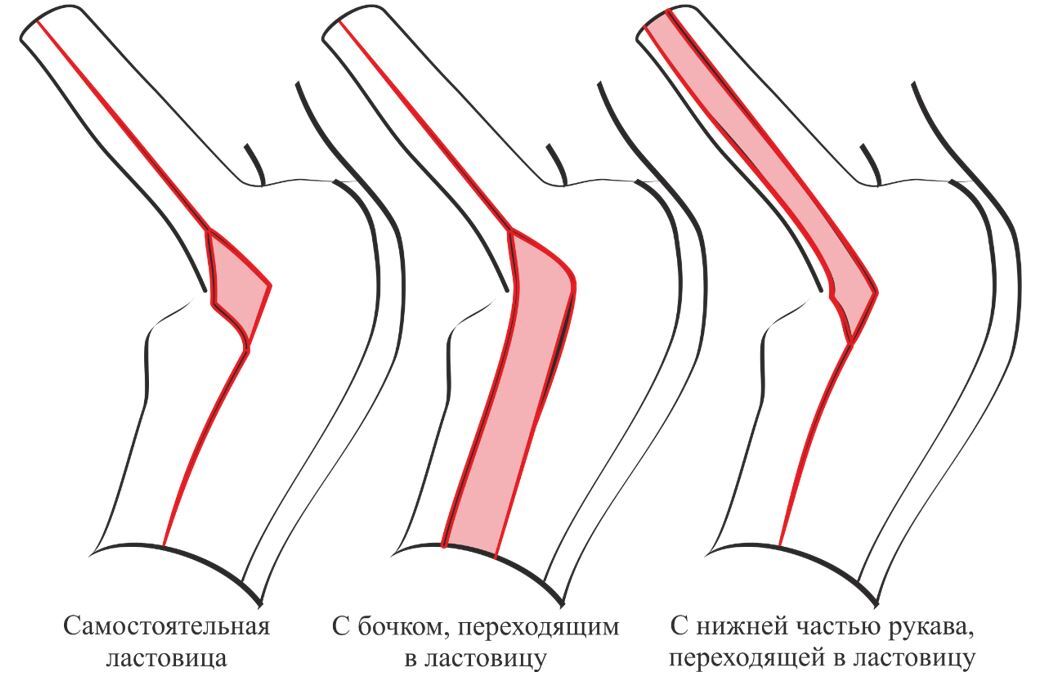

Конструирование изделий с цельнокроеным рукавом с ромбовидной ластовицей

Конструирование изделий с цельнокроеным рукавом с нижней частью, переходящей в ластовицу

Конструирование изделий с цельнокроеным рукавом с бочком, переходящей в ластовицу

1. Прибавка по груди распределяется следующим образом:

• 50% Пг - на пройму
• 20% Пг- на перед
• 30% Пг - на спинку;

2. При построении контуров переда нагрудная вытачка уменьшается на 2-4см или вовсе не строится;
3. Осуществляется перевод плечевой линии в сторону переда (т.е. 1см снимается по переду и добавляется по спинке);
4. При оформлении проймы в точках П₃ и П₆ выводится папоротка;
5. В нижней части проймы достраиваются ластовицы для удобства движения.

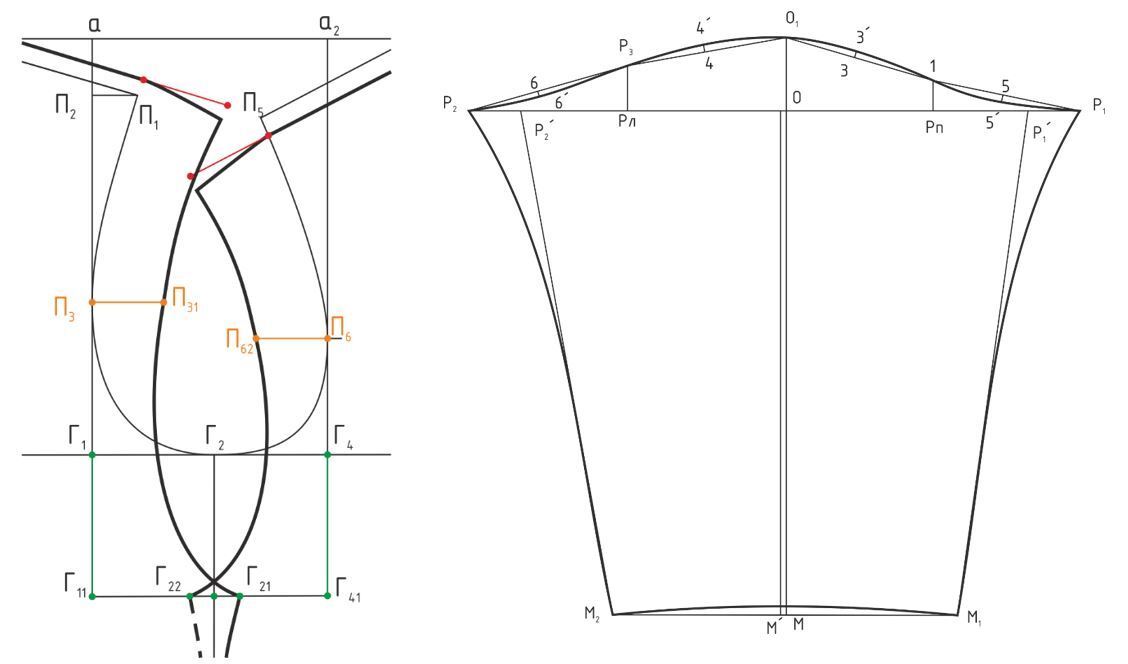

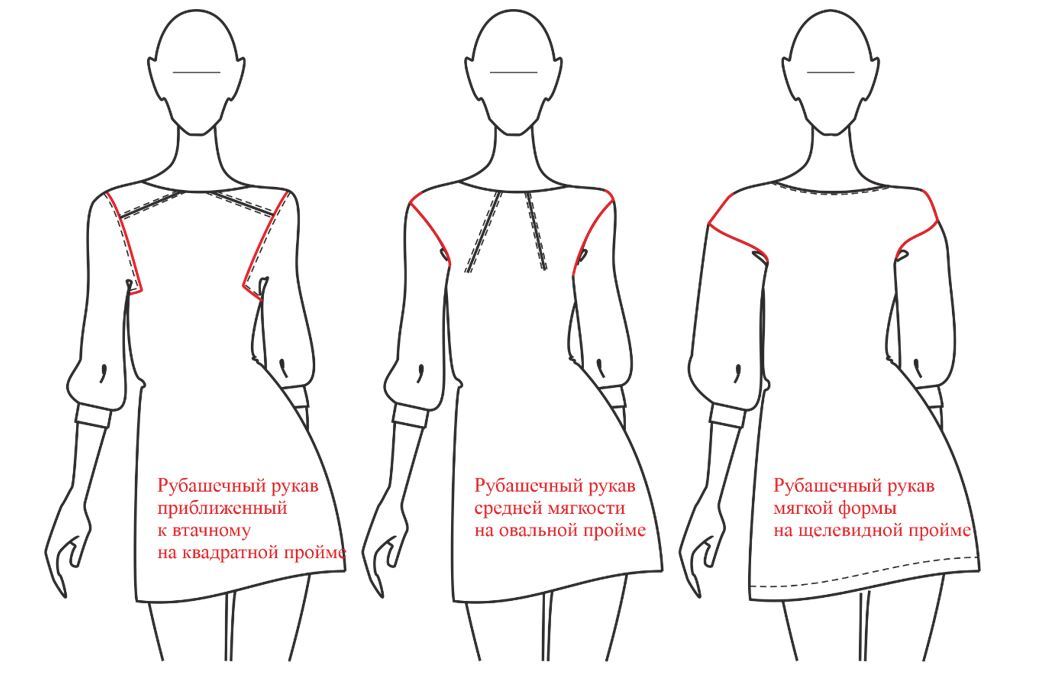

При построении рубашечного рукава высота оката выбирается в зависимости от зарисовки и желаемой формы рукава:

• Рукав приближенный к втачному – Вок=12…16см
• Рукав средней мягкости – Вок=8…12см
• Рукав мягкой формы – Вок=0…7см

!!! Чем глубже пройма, тем шире рукав и меньше высота оката, но больше заломов.
В изделиях с рубашечным рукавом посадки меньше, чем во втачном рукаве:

• Посадка = 0, если высота оката <6см
• Посадка=0,5см – при высоте оката 6-10см
• Посадка=1-2см – высота оката >10см
• Посадка=2-2,5см –высота оката ≥12см

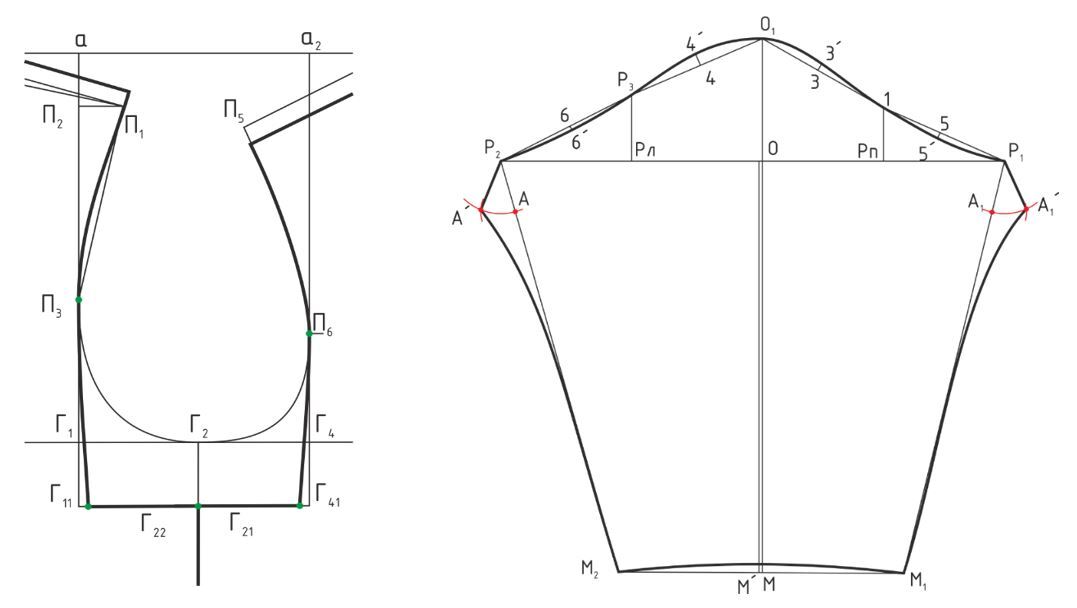

К конструкции со щелевидной проймой прибегают, как правило, при значительном углублении проймы (≥10см).
В целом принцип построения рукава к щелевидной пройме такой же, как и к овальной, за исключением некоторых особенностей:

1. Вок до 10см
2. 4-4´=3-3´=0,5см
3. 5-5´=6-6´=0,5см

Построение такой конструкции аналогично предыдущим двум, но имеет свои особенности:

• Плечевая основа

1. Max удлинение плеча 6см, чаще используют естественную ширину плеча
2. Линия проймы может выводиться без папоротки
3. Углубление проймы до 4см
4. Контрольные точки Г₁₁ и Г₄₁ могут отклоняться от вертикали ð и ï до 1,5см

• Рукав

1. Вок выбирают с учетом желаемой формы, может равняться 0 – в очень широких изделиях
2. Измеряют Lпроймы спинки и Lпроймы переда без учета горизонтального отрезка Г₁₁Г₄₁ и откладывают из точки О₁ аналогично предыдущим рукавам
3. В точках Р₂ и Р₁ проводят дуги=Г₂₁Г₄₁'=Г₂₁Г₁₁' соответственно
4. А и А₁ лежат на линиях Р₂М₂ и Р₁М₁ соответственно
5. Дуга ï АА´=дуга ð А₁А₁´=4-7см, точки со штрихами лежат на дугах, проведенных из точек Р₂ и Р₁ соответственно
6. Из точек А´ и А₁´ вогнутыми линиями оформляют локтевую и переднюю линии рукава

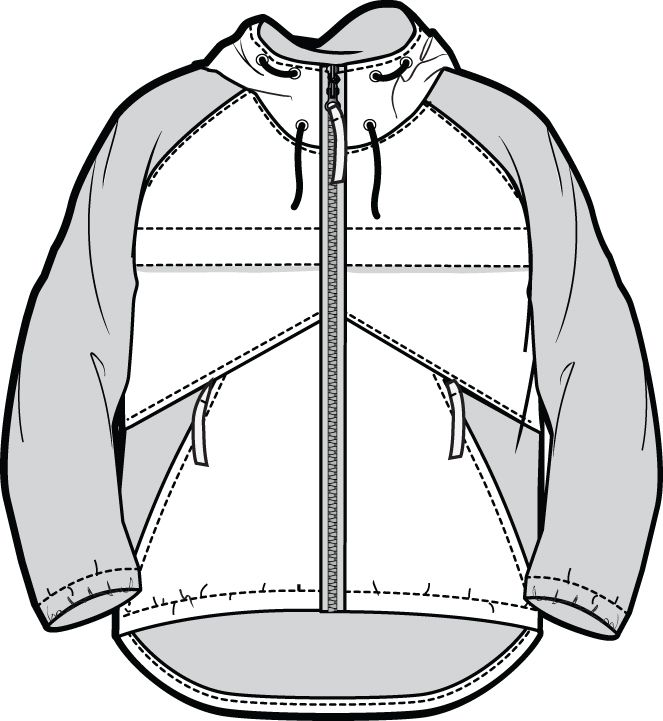

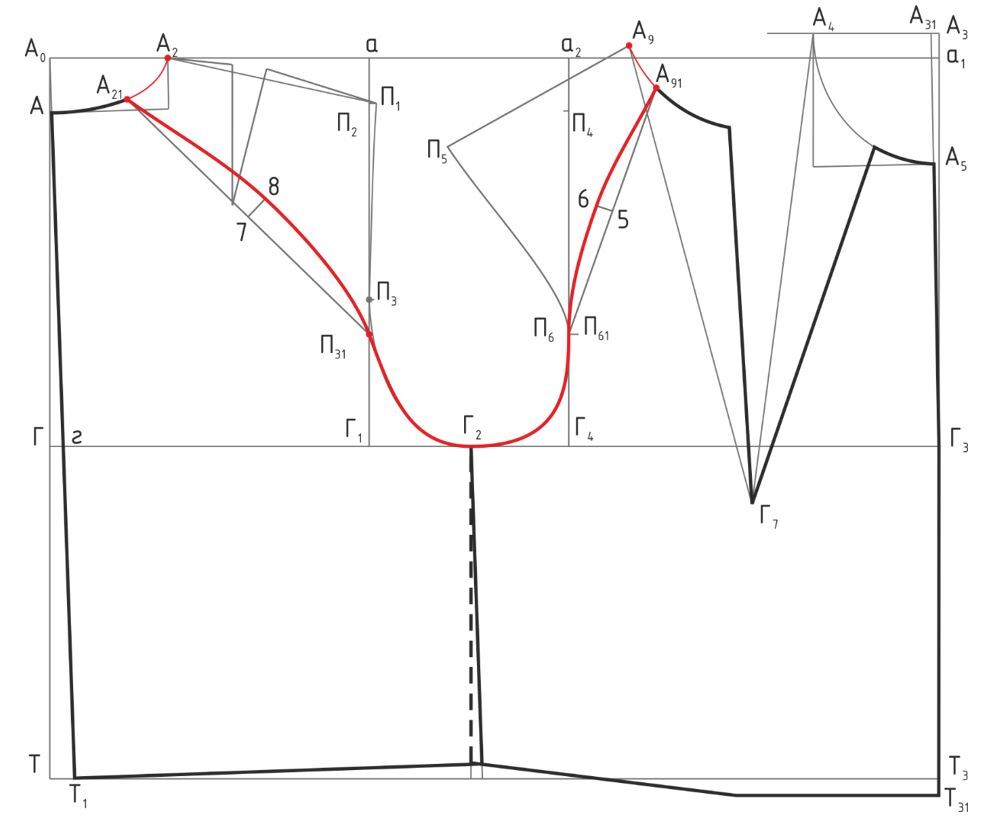

Реглан – покрой рукава, при котором рукав выкраивается вместе с плечевой частью спинки и переда.

• Пг зависит от объёма изделия. Классическая прибавка 7-9см.
• Для классического рукава реглан Поп выбирается на 1см больше, чем для втачного классического того же объёма:

Поп = Пг + 2…3см.

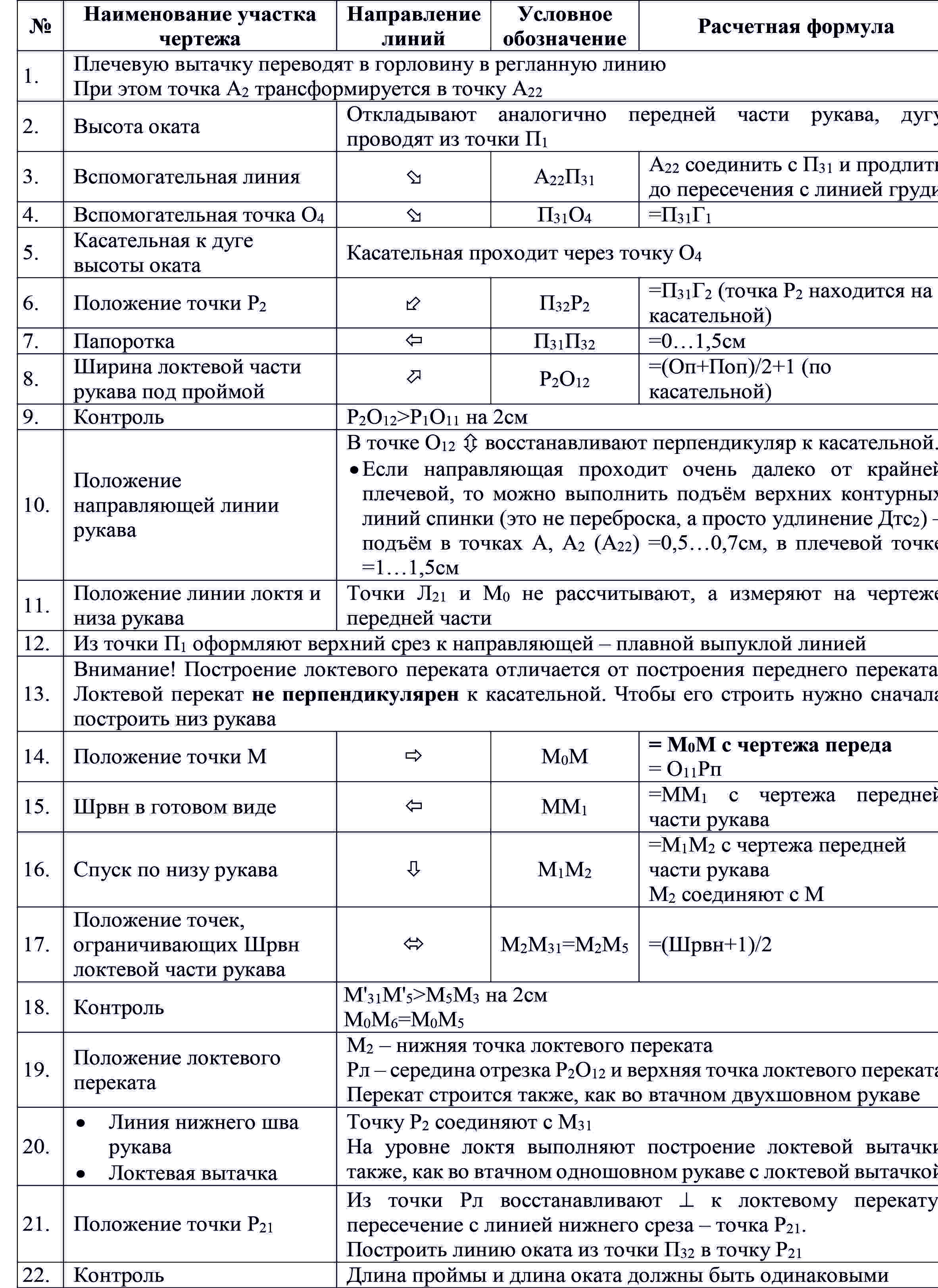

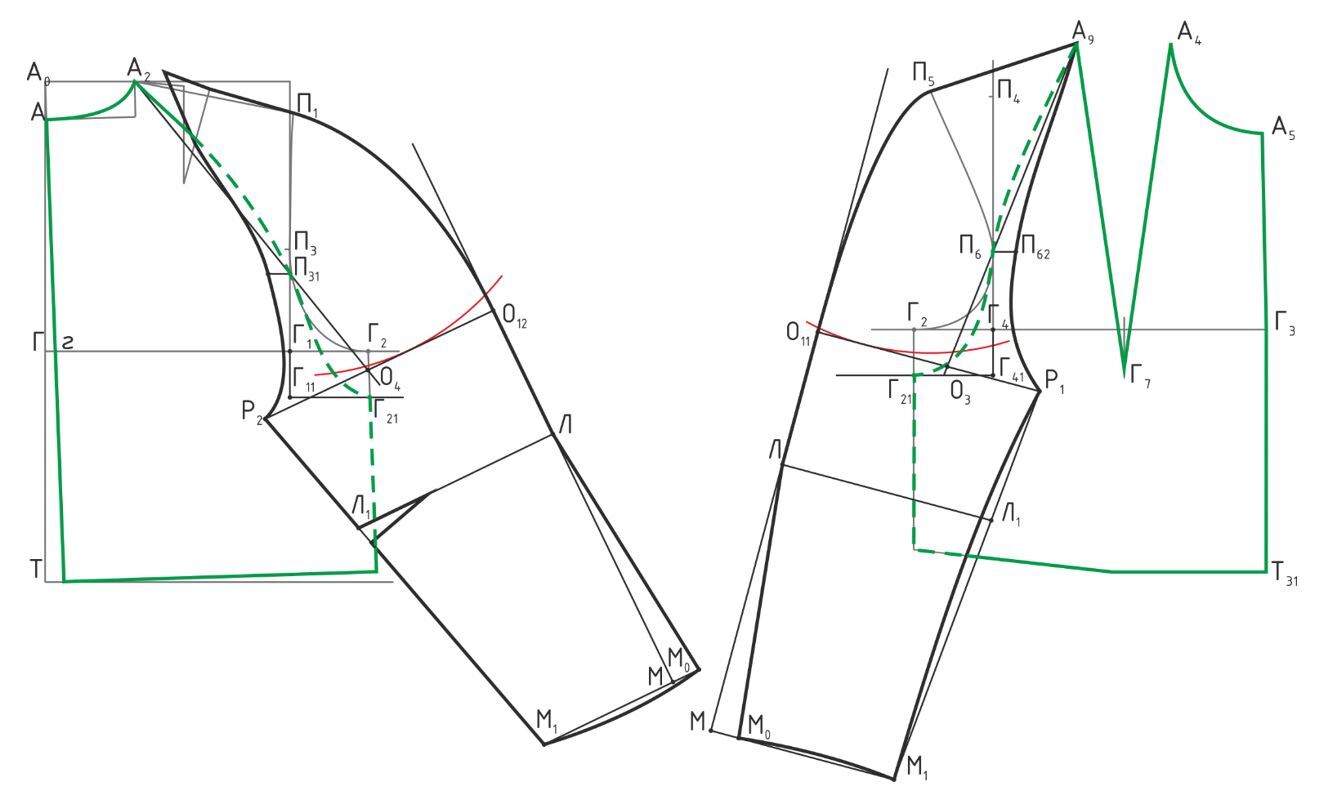

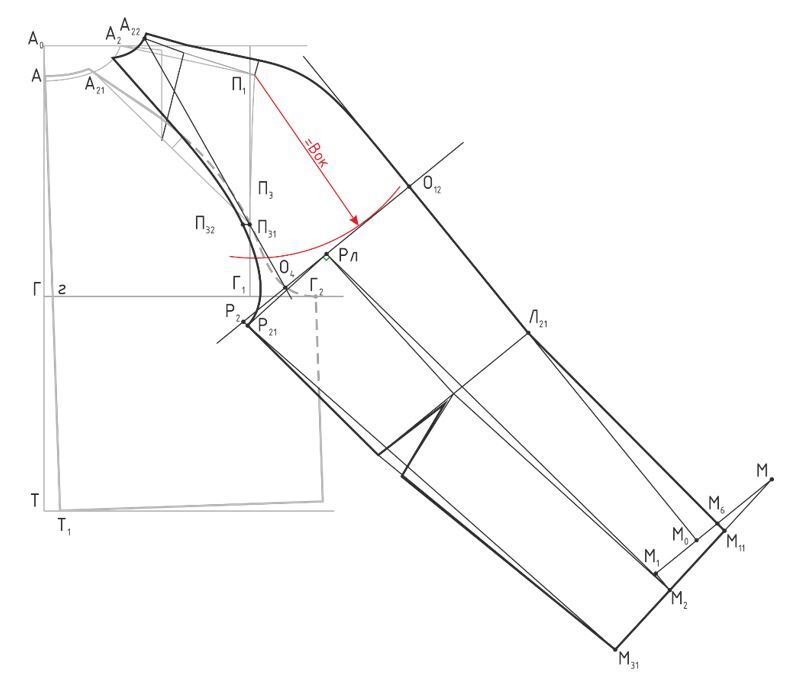

После построения регланных линий приступают к непосредственному построению конструкции рукава, сначала передней части, затем локтевой

При построении данного рукава детали накладываются друг на друга, в связи с этим, для уменьшения количества линий на чертеже, перед и спинку строят по-отдельности.

В отличие от втачного и рубашечного рукавов передняя и локтевая части рукава покроя «реглан» строятся на чертеже спинки и переда.

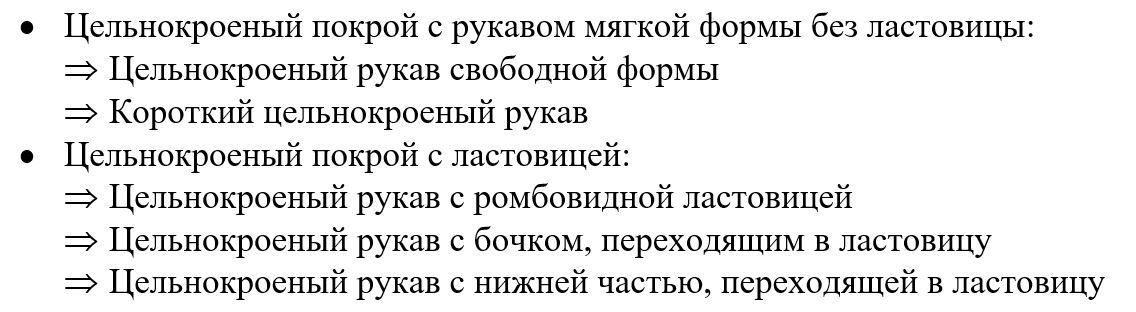

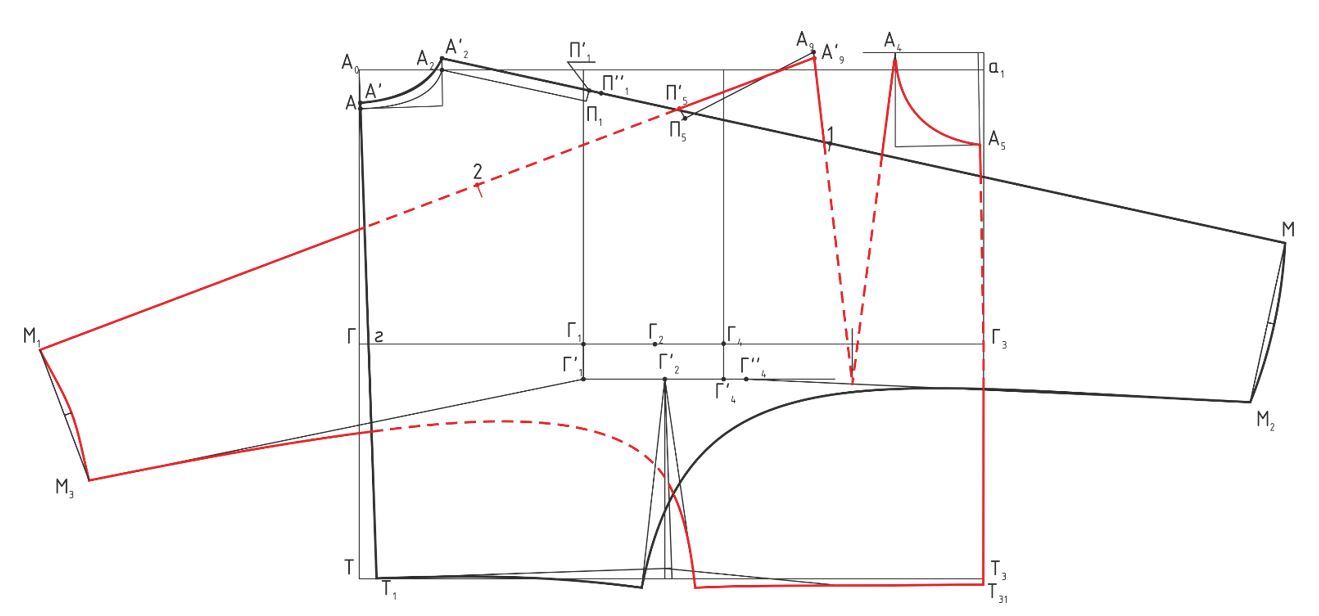

Классификация конструкций с цельнокроеными рукавами в зависимости от глубины складок в области отсутствующей проймы

Наличие или отсутствие ластовицы в изделии с цельнокроеным рукавом, в первую очередь, обусловлено объемной формой изделия: так в изделиях малого объема ластовица является залогом удобства движения руками.
Порядок построения в Дополнительных ресурсах

Глубина складок значительная

Глубина складок незначительная, либо складки отсутствуют

Практический раздел

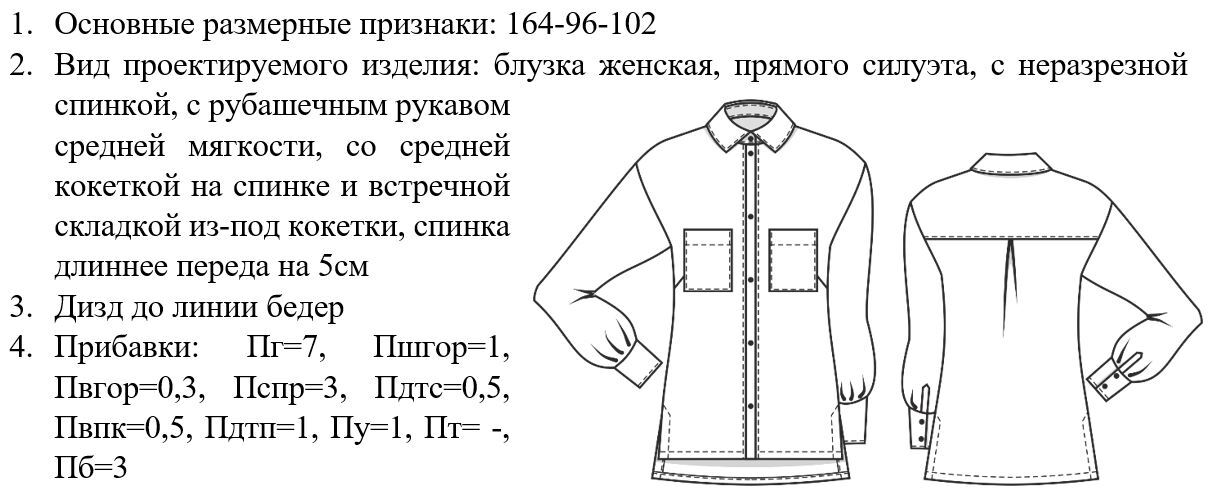

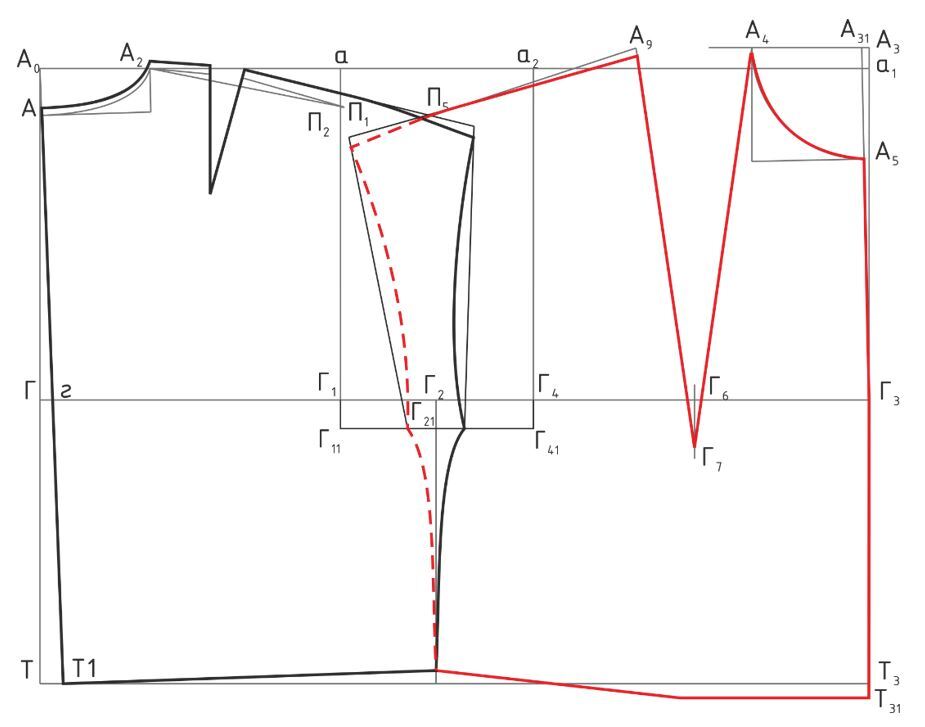

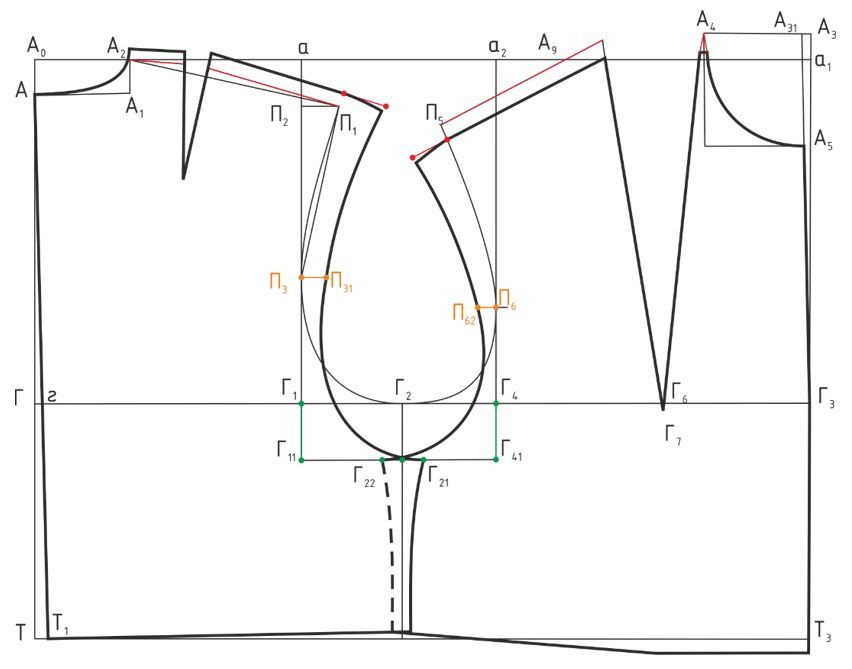

Цель: построение БК спинки и переда рубашечного покроя с овальной проймой

1. · Поп может быть 17…25см при углублении проймы = 6см или доходящем до середины отрезка ГТ. При углублении до талии – Поп до 35см.
2. · Уменьшают нагрудную вытачку на 2…4см
3. · Боковые срезы могут оформляться с ластовицами
4. · Направляющая рукава может отходить от крайней плечевой точки на 3-6см
5. · Возможно удлинение плеча
6. · Величина папоротки П₆П₆₂=П₃₁П₃₂=1,5…4см (чем шире рукав, тем больше папоротка)
7. · Точки Р₁ и Р₂ определяются пересечением двух дуг:

• Р₁ – дуги П₆Г₂₁ и Г₄₁Г₂₁
• Р₂ – дуги П₃₁Г₂₁ и Г₁₁Г₂₁

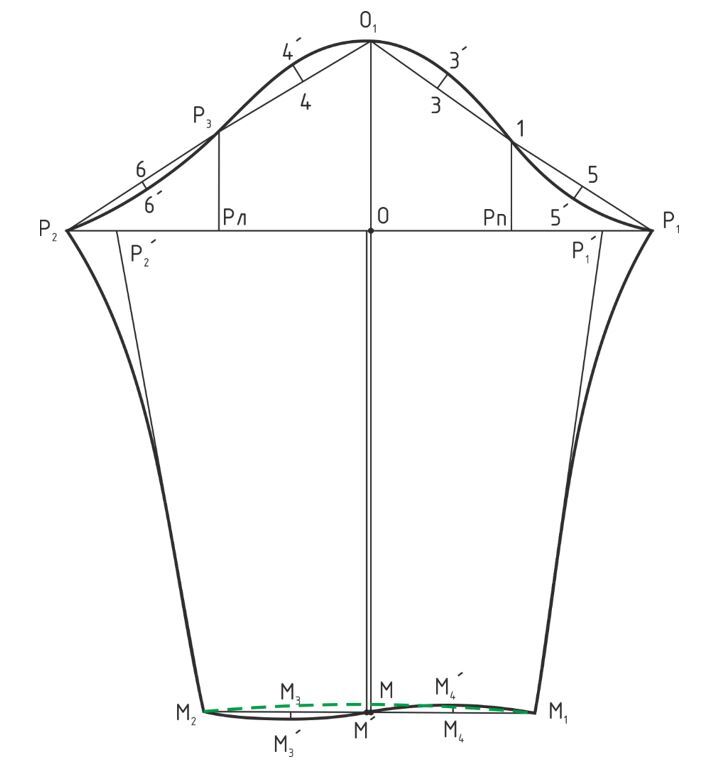

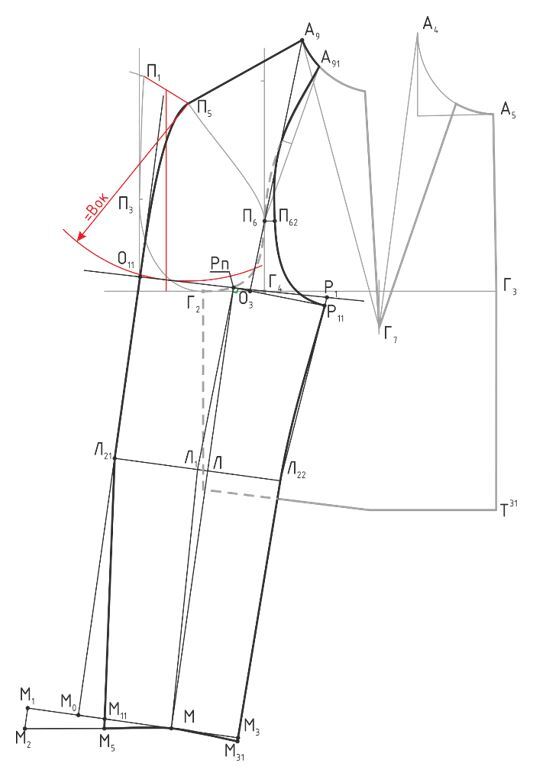

8. Низ рукава строится по упрощенной схеме:

• ММ₀=2…2,5см и больше, если рукав заужен к низу
• Шрвн для частей: Шрвн±1
• Линия низа на передней части рукава вогнутая, а на локтевой – выпуклая =0,5…1см
• Нижний срез уравнивают, при необходимости строится локтевая вытачка

Реглан свободной формы отличает большая ширина рукава, наличие косых заломов из-за уменьшенной высоты оката
