5. Конструирование поясных изделий

На основе одного клина – в этом случае все клинья юбки будут одинаковыми по размеру и форме;
На основе конструкции прямой юбки – в этом случае клинья юбки будут и разной формы, и разного размера

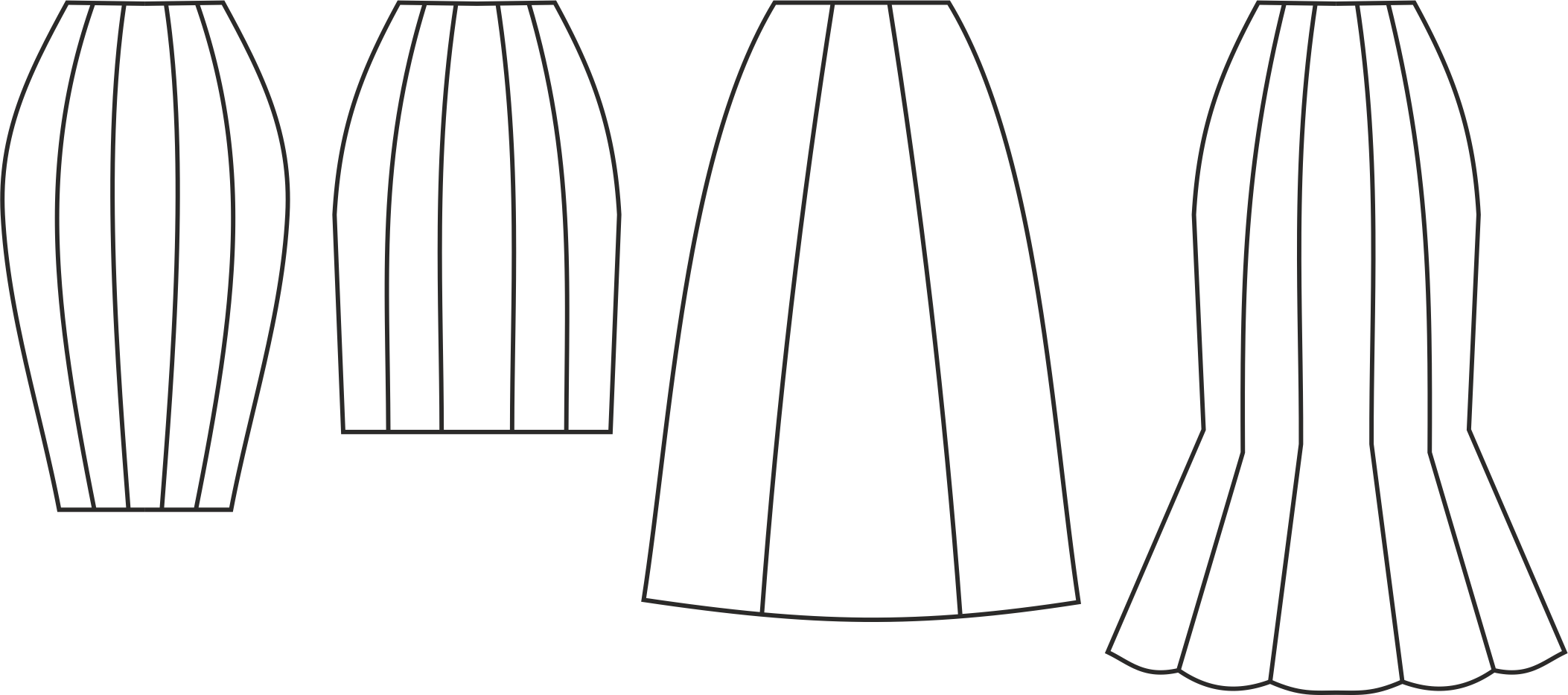

В зависимости от модели юбки могут состоять из 4, 6, 8 и более клиньев.

С учетом зарисовки и тенденций моды клинья внизу по отношению к ширине на линии бедер могут быть: зауженными, прямыми, расширенными, клинья «Годе»

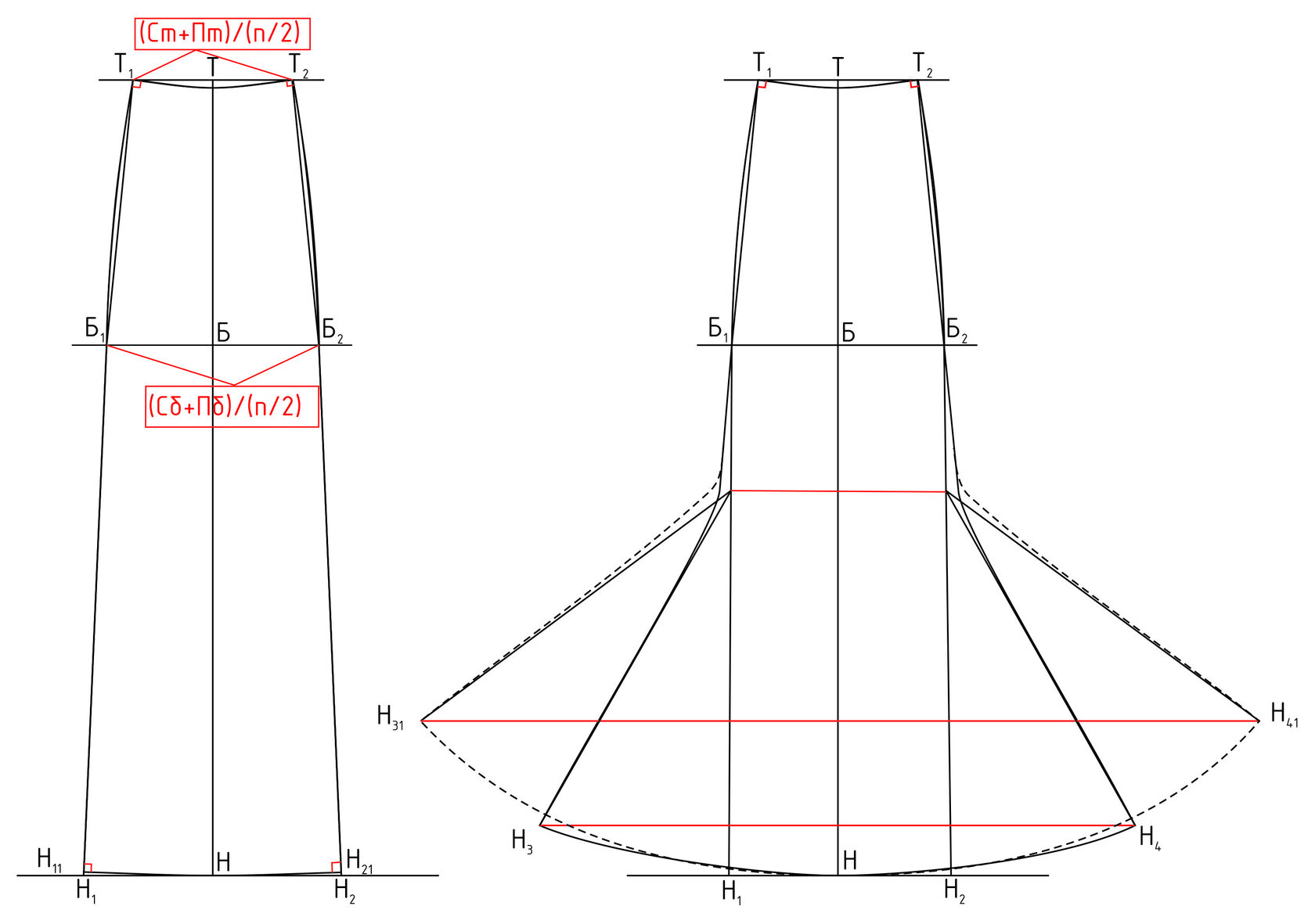

Расчет и построение конструкции на основе одного клина

Для построения конструкции клина необходимо выполнить предварительный расчет ширины клина на уровне линии талии и бедер:

На уровне талии: (Ст+Пт)/(n/2)
На уровне бедер: (Сб+Пб)/(n/2)

где

– это количество клиньев

Само построение выполняют относительно вертикальной оси симметрии, поэтому рассчитанную ширину клина на линии талии и бедер делят пополам и откладывают в обе стороны от данной оси.

Линия талии строится вогнутой.

Чем больше клиньев в конструкции юбки, тем меньше вогнутость (таблица ниже).

Ребро клина на промежутке от талии до бедер имеет выпуклость.

Чем больше клиньев в конструкции юбки, тем меньше выпуклость ребра (таблица ниже).

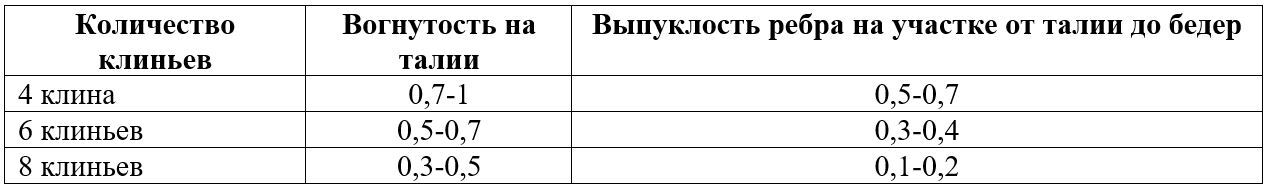

Величины вогнутостей и выпуклостей

ЛМ для скачивания

Особенности конструирования 8-миклинки

Оси вытачек заднего и переднего полотнищ располагают на середине отрезков ББ₂ и Б₁Б₂ соответственно, продлевают их до линии низа;

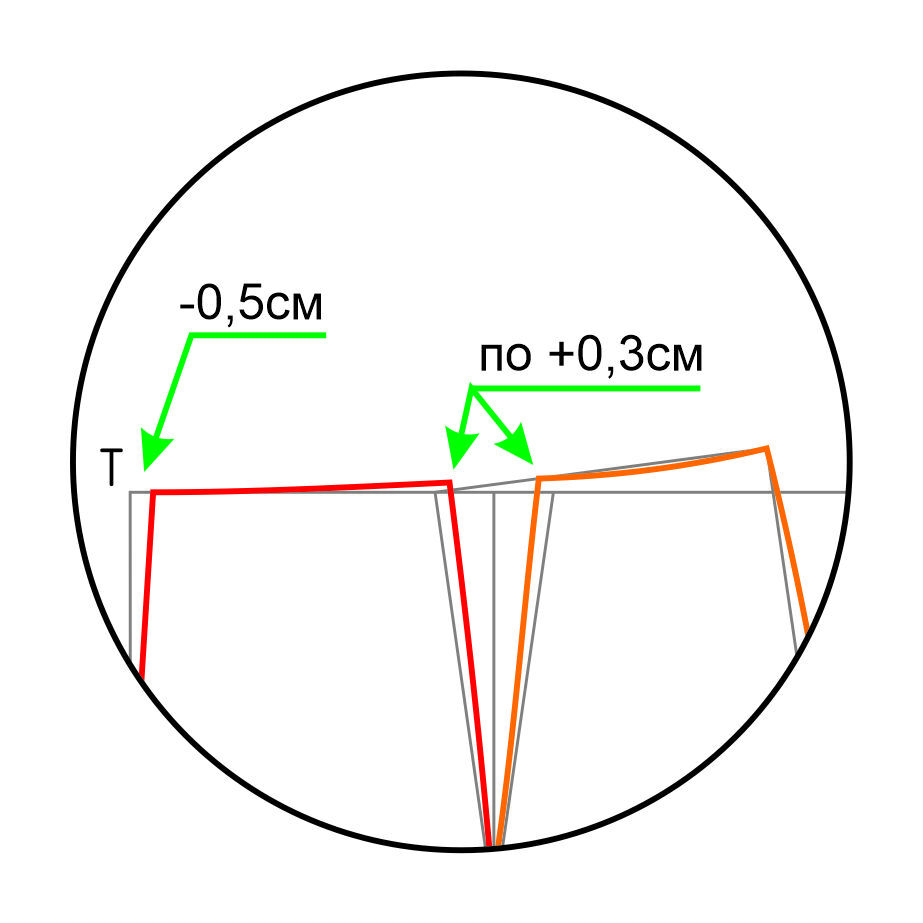

В точках Т и Т₁ делают отвод внутрь детали 0,5см, компенсируя его в вытачках, как показано на рисунке ниже;
В точках Н и Н₁ делают отводы 0,5, 1 и 1,5см в зависимости от длины юбки;
Отводы в точках Н и Н₁ соединяют прямыми линиями с точками Б и Б₁ соответственно;
Расширение по низу относительно осей откладывают равное вправо и влево, оно зависит от модели.

Содержание раздела

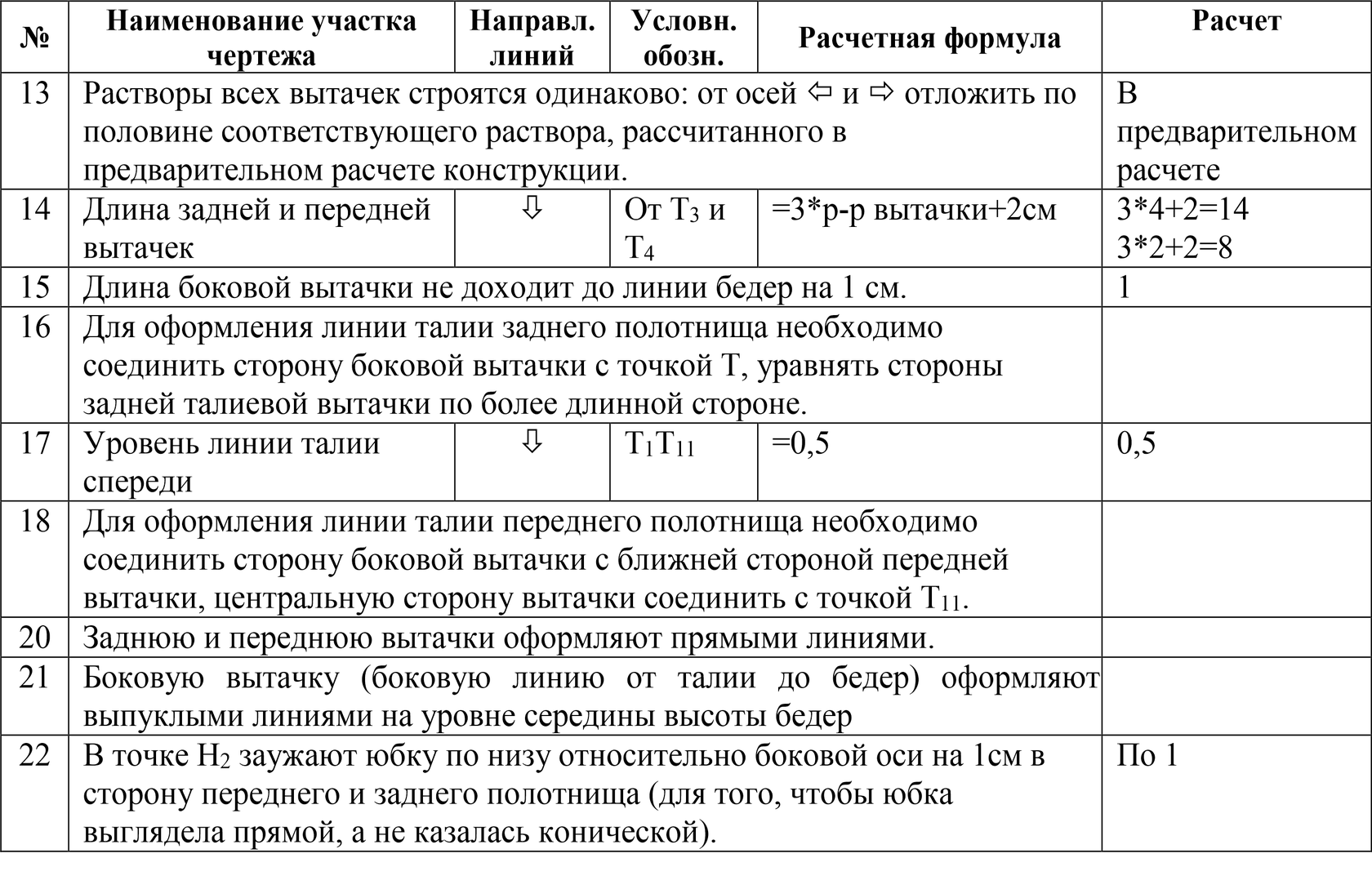

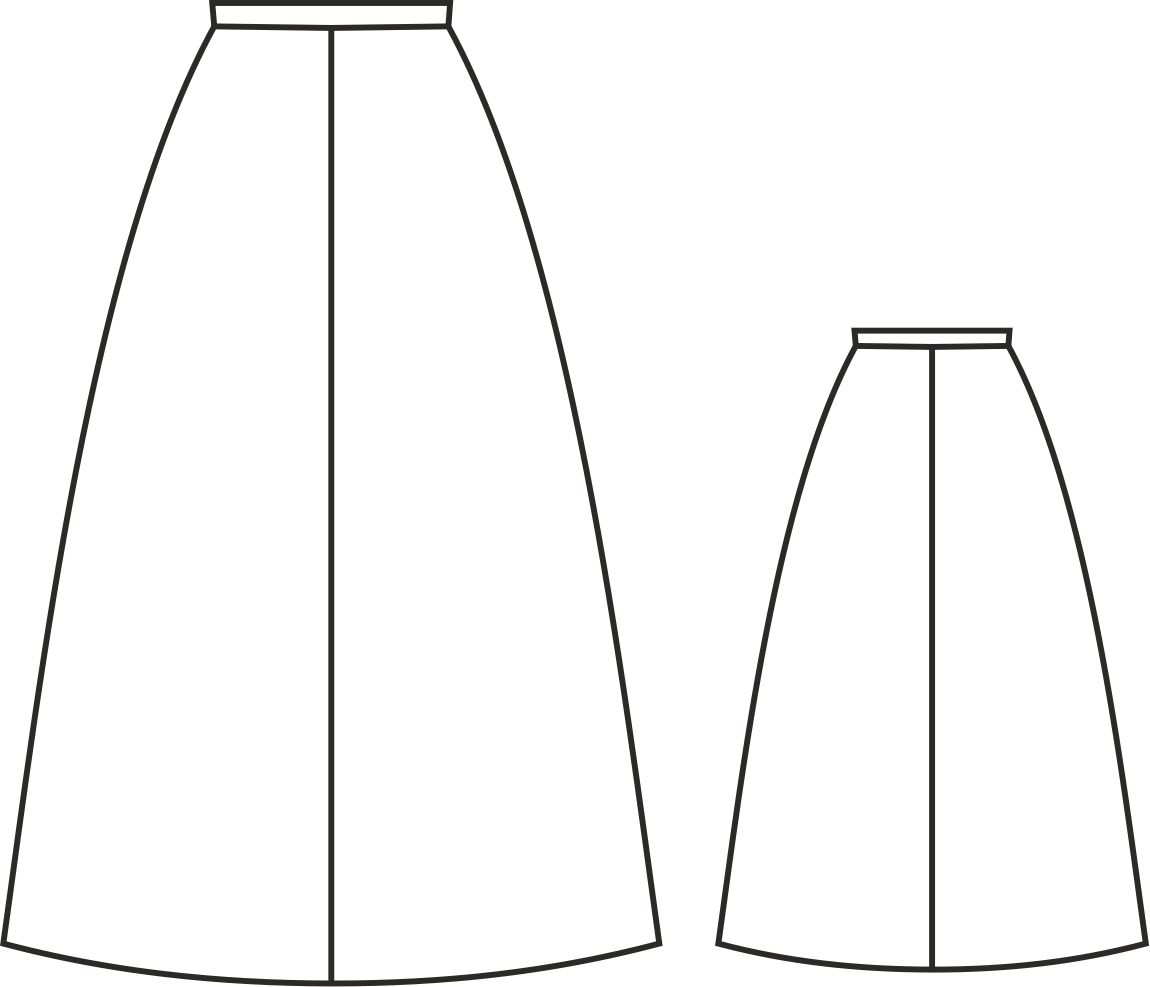

Особенности построения 6-ти и 8-миклинок на основе прямой юбки

Для построения конструкции юбки данным способом изначально должно быть выполнено построение базовой основы прямой юбки.

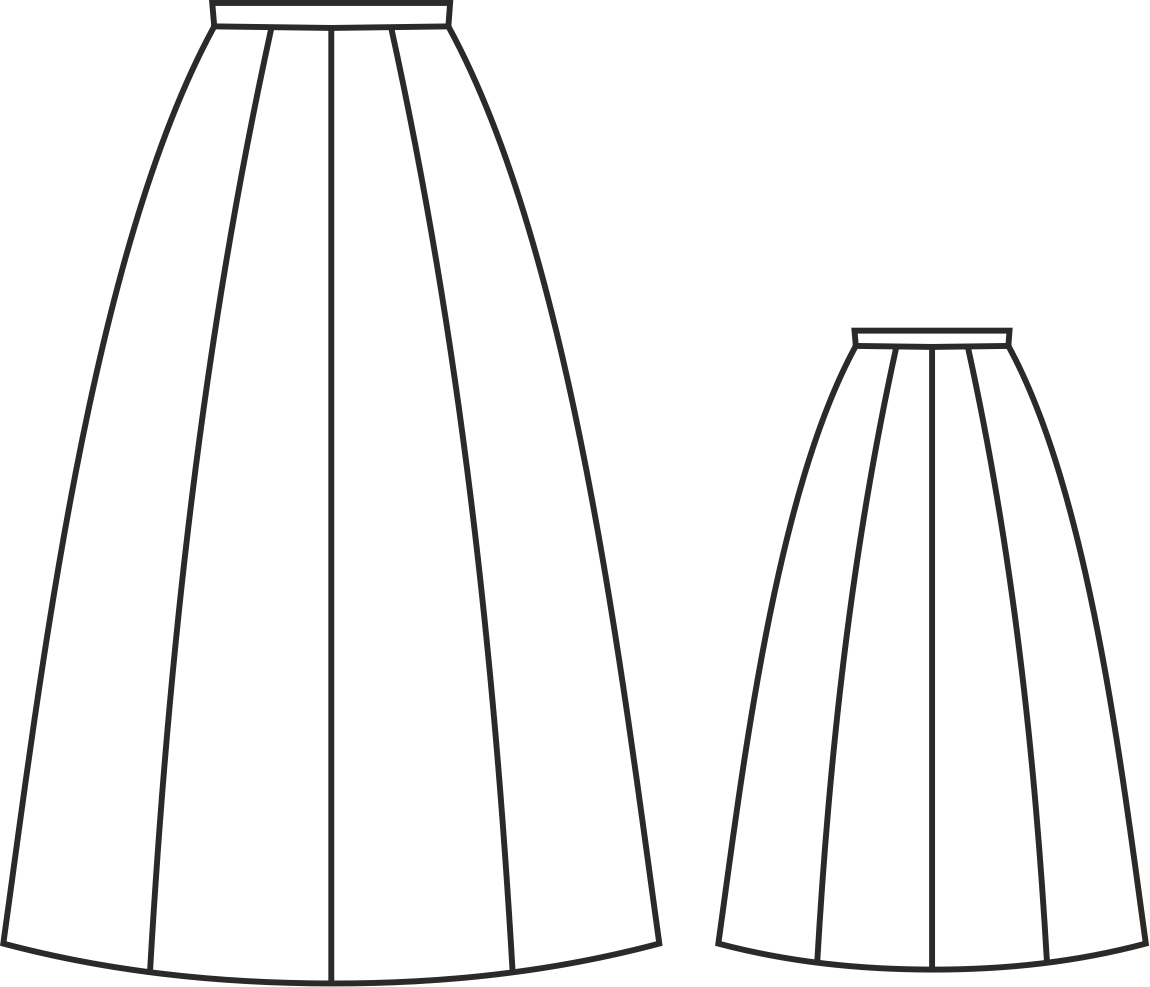

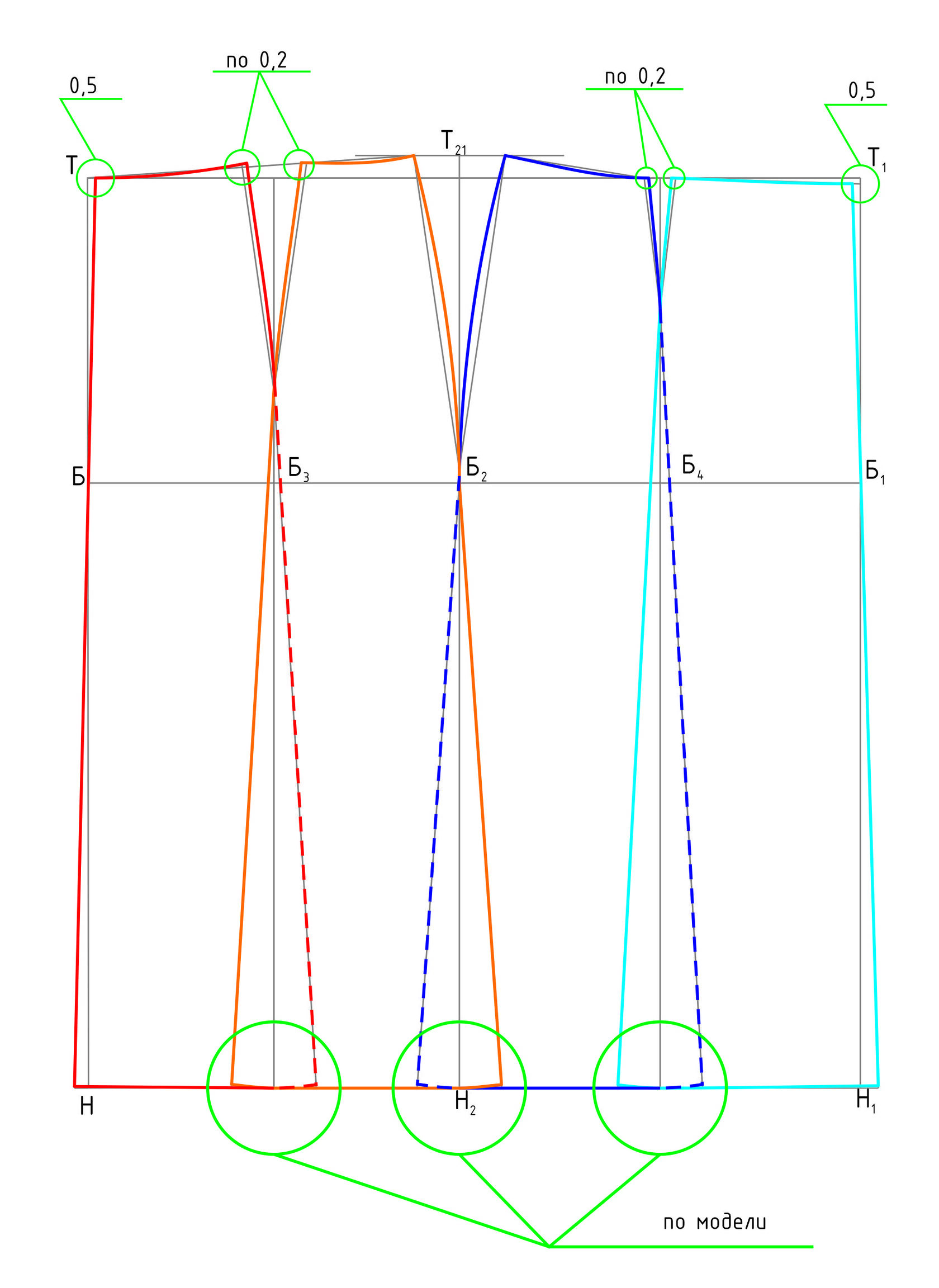

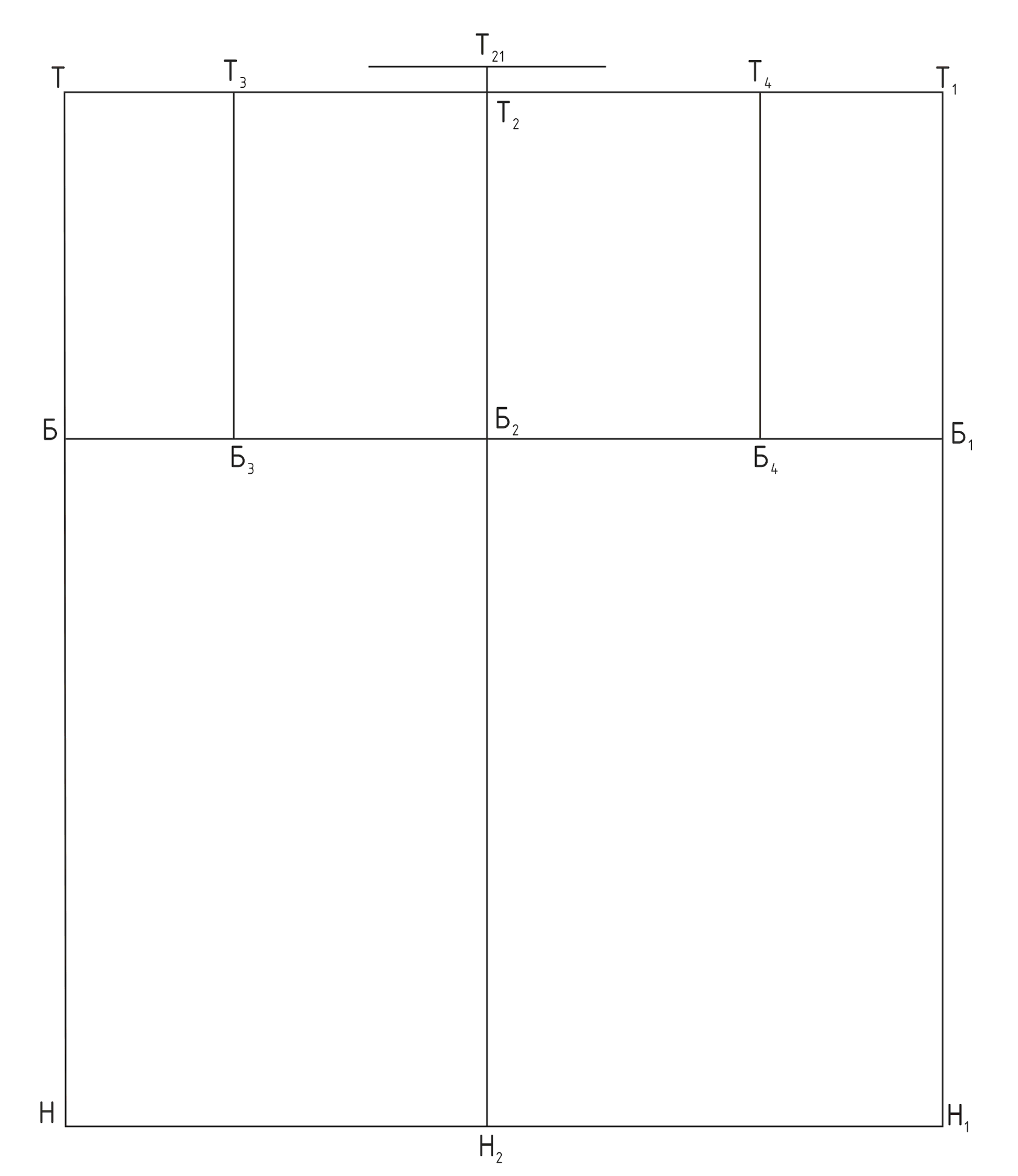

Ниже на рисунке представлена конструкция юбки 8-миклинки на основе прямой юбки (штриховыми линиями на чертеже отмечены детали в местах наложения друг на друга).

Особенности конструирования 6-тиклинки

Оси вытачек располагают на классическом месте и продлевают их до линии низа;
Отвод в точках Т и Т₁ не делают, соответственно нет отвода и по низу в точках Н и Н₁.
Расширение по низу относительно осей откладывают равное вправо и влево, оно зависит от модели.

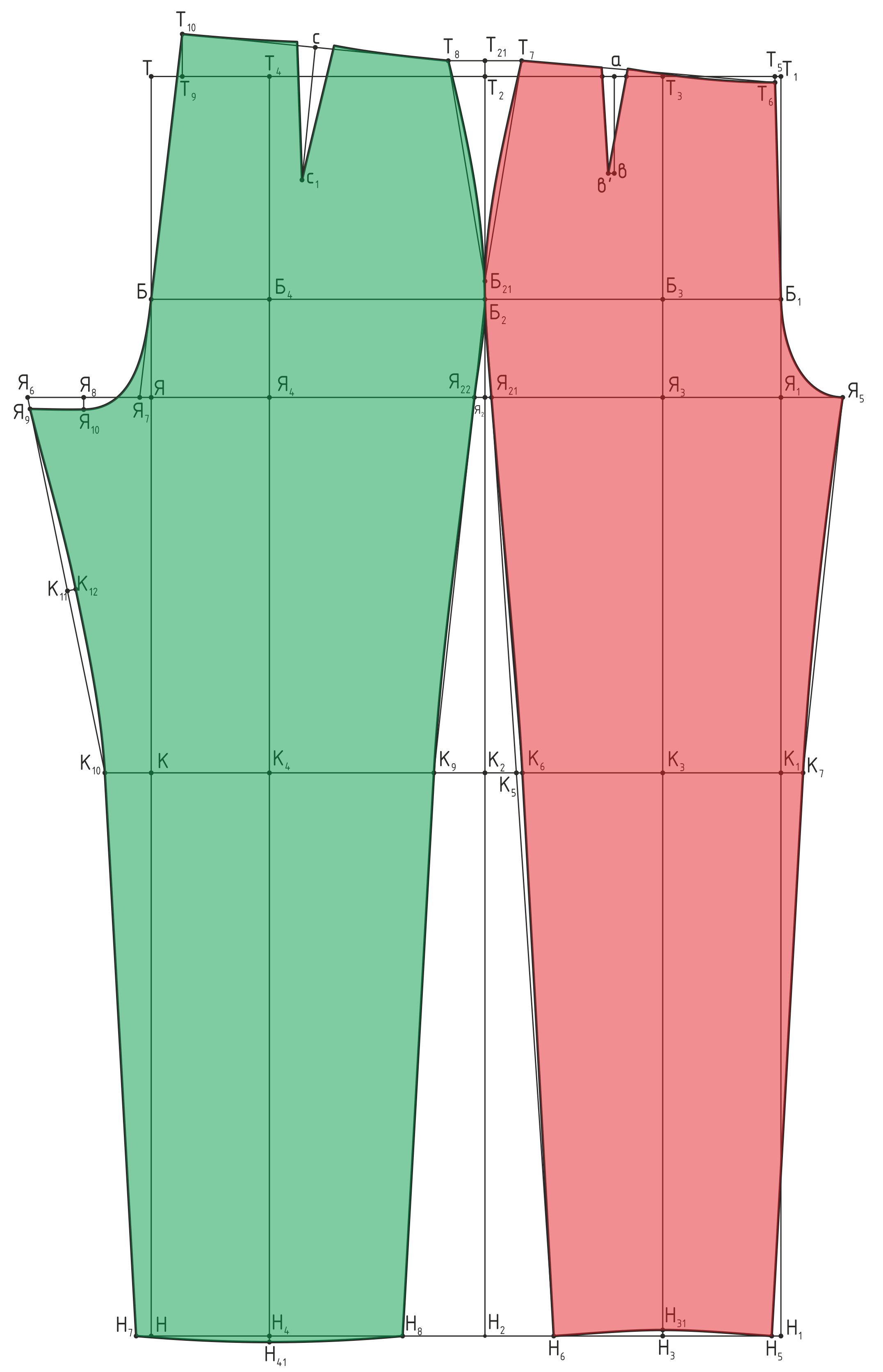

Порядок построения конструкции классических брюк будет представлен на примере следующих исходных данных:
Ст=37,5 Пт=0,5
Сб=50 Пб=1
Дб=100 Пу=1
Шн=22

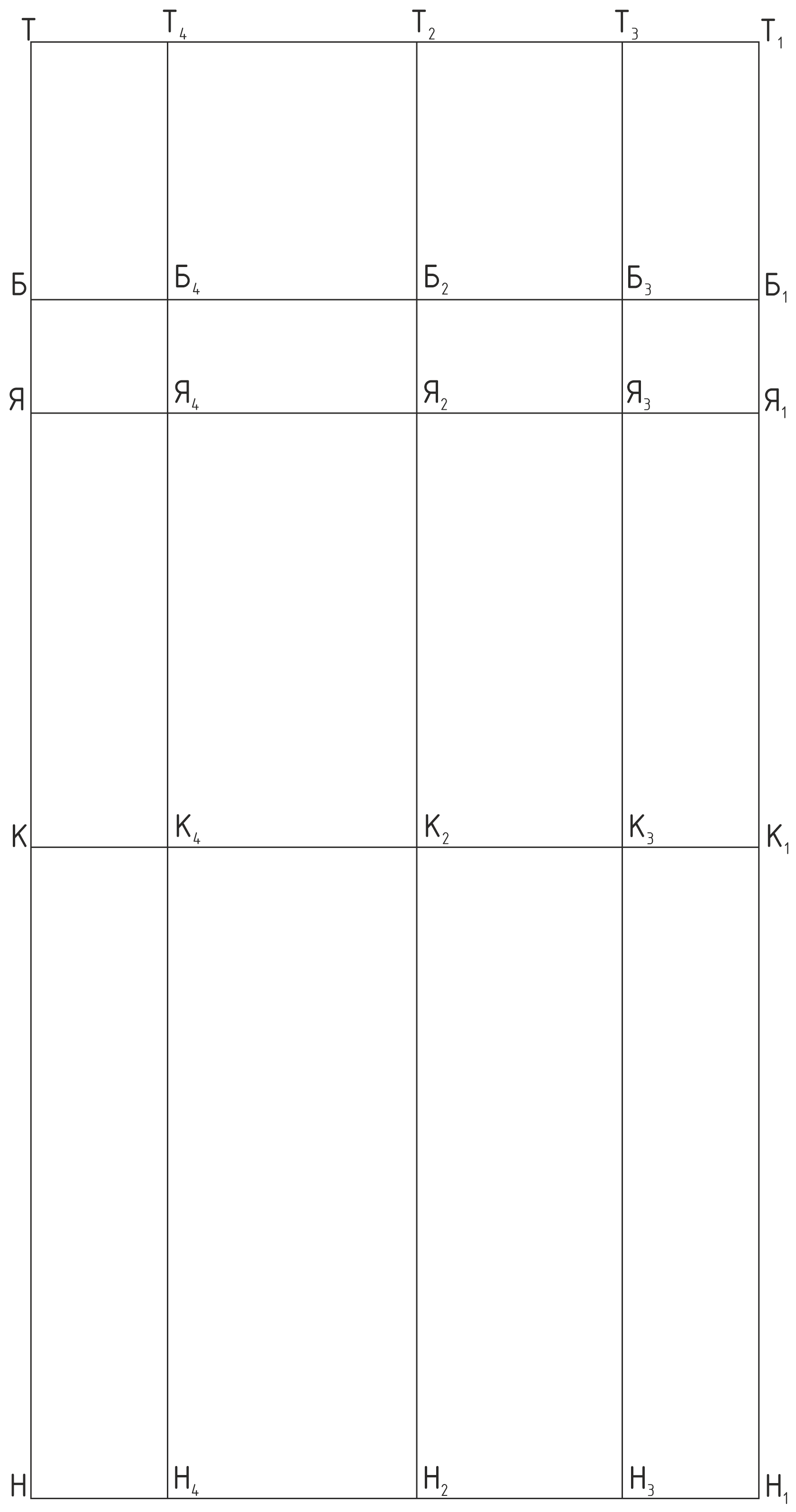

Построение базисной сетки

Построение передней части половин брюк

Построение задней части половин брюк

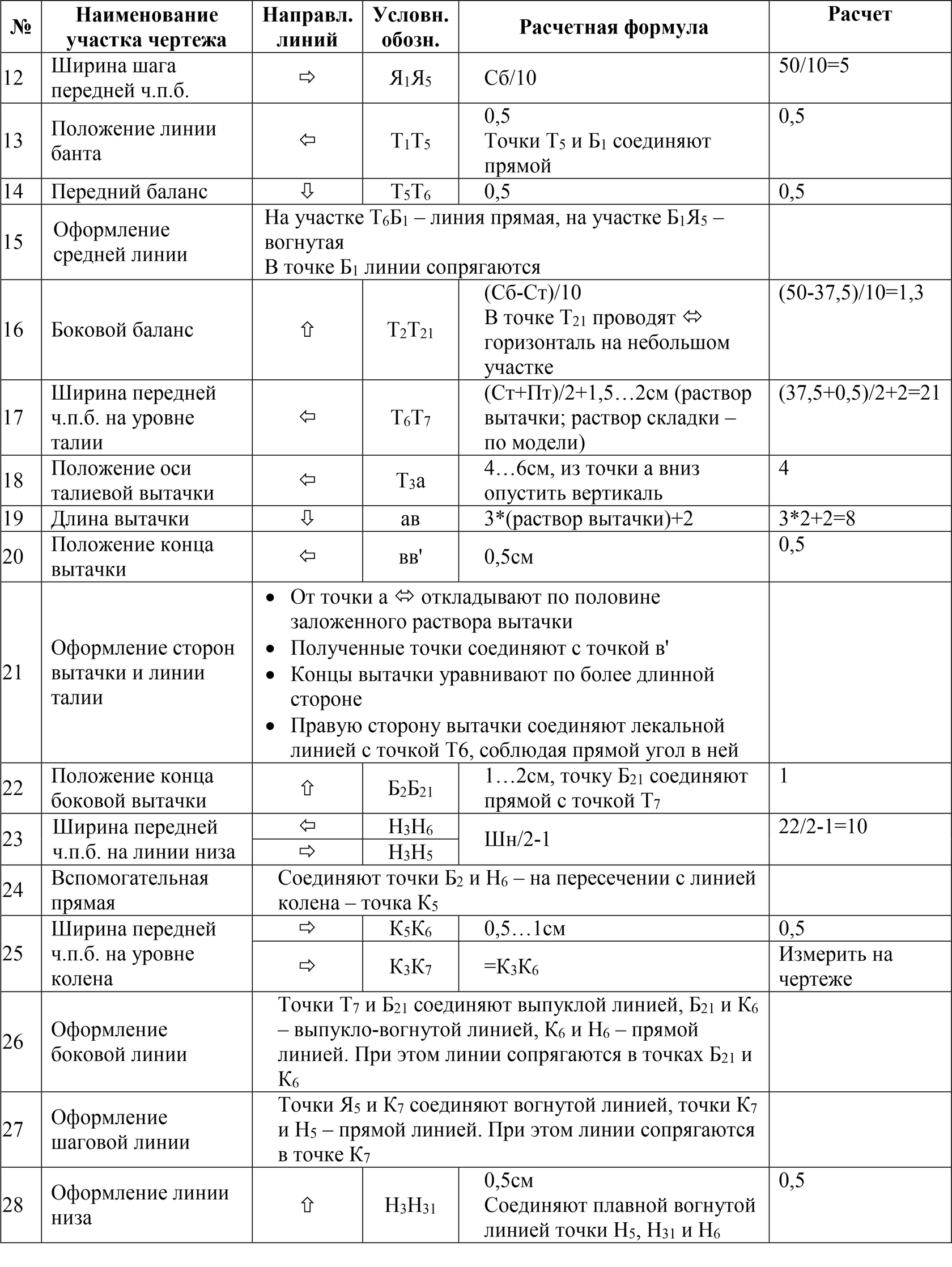

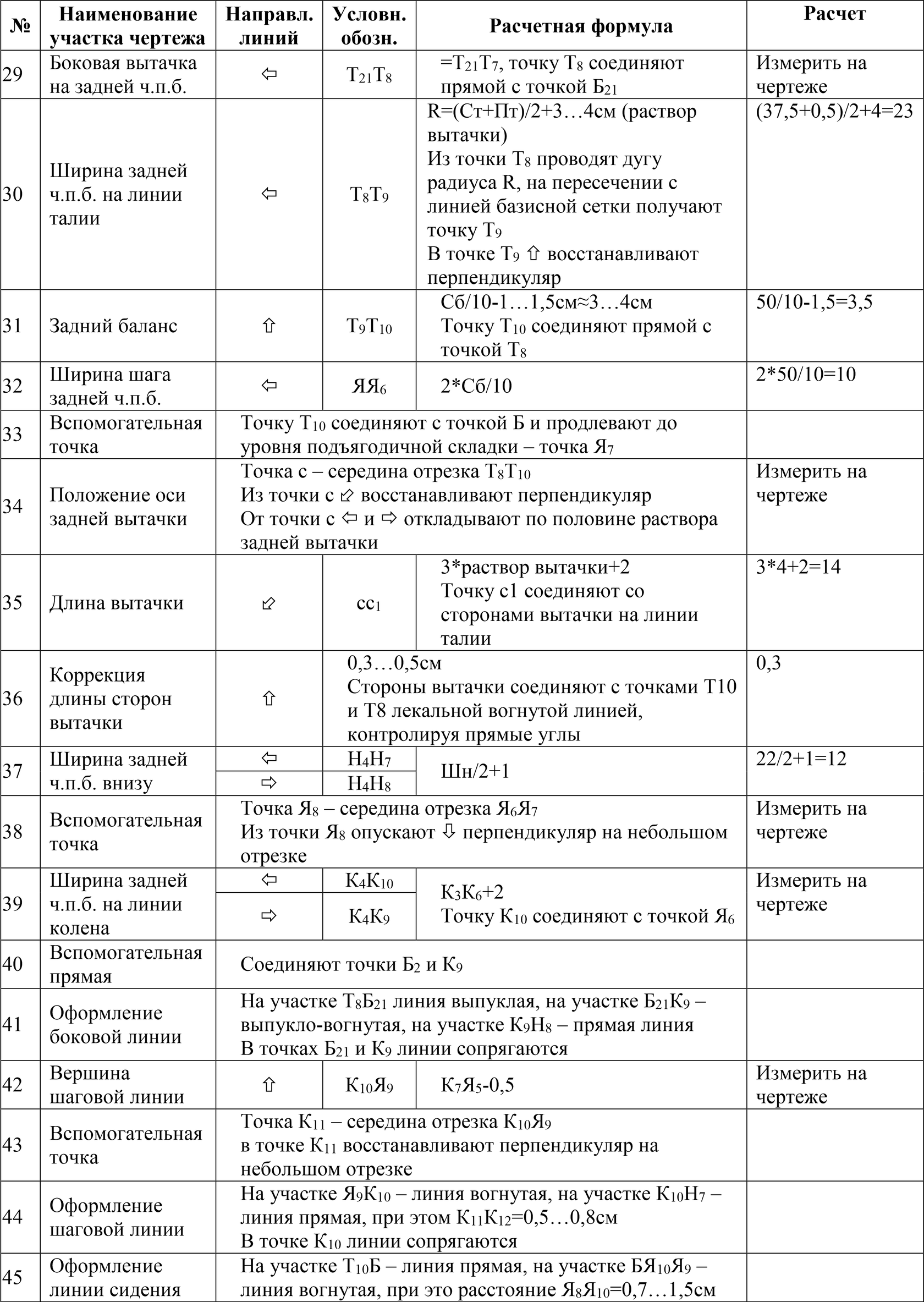

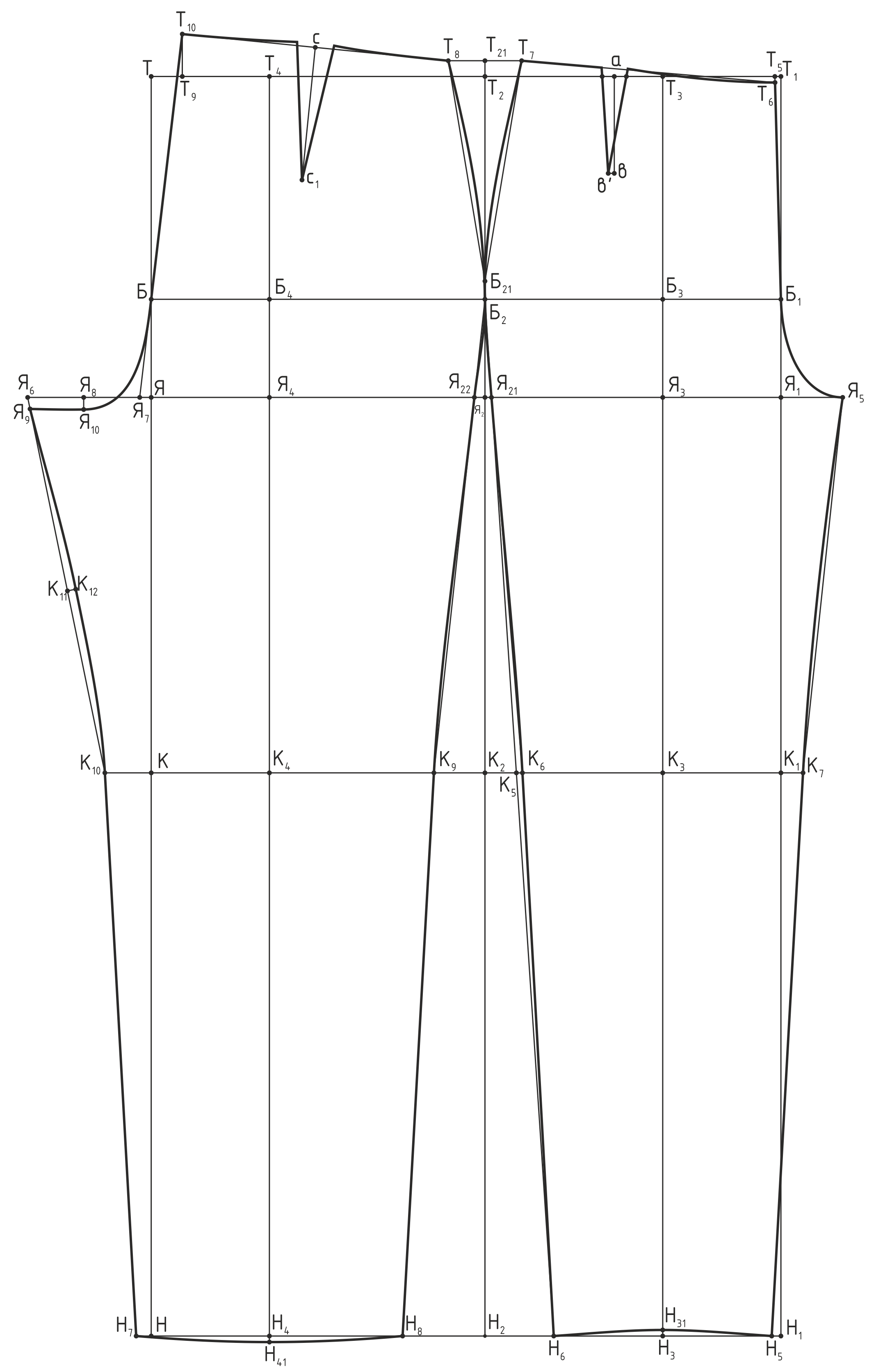

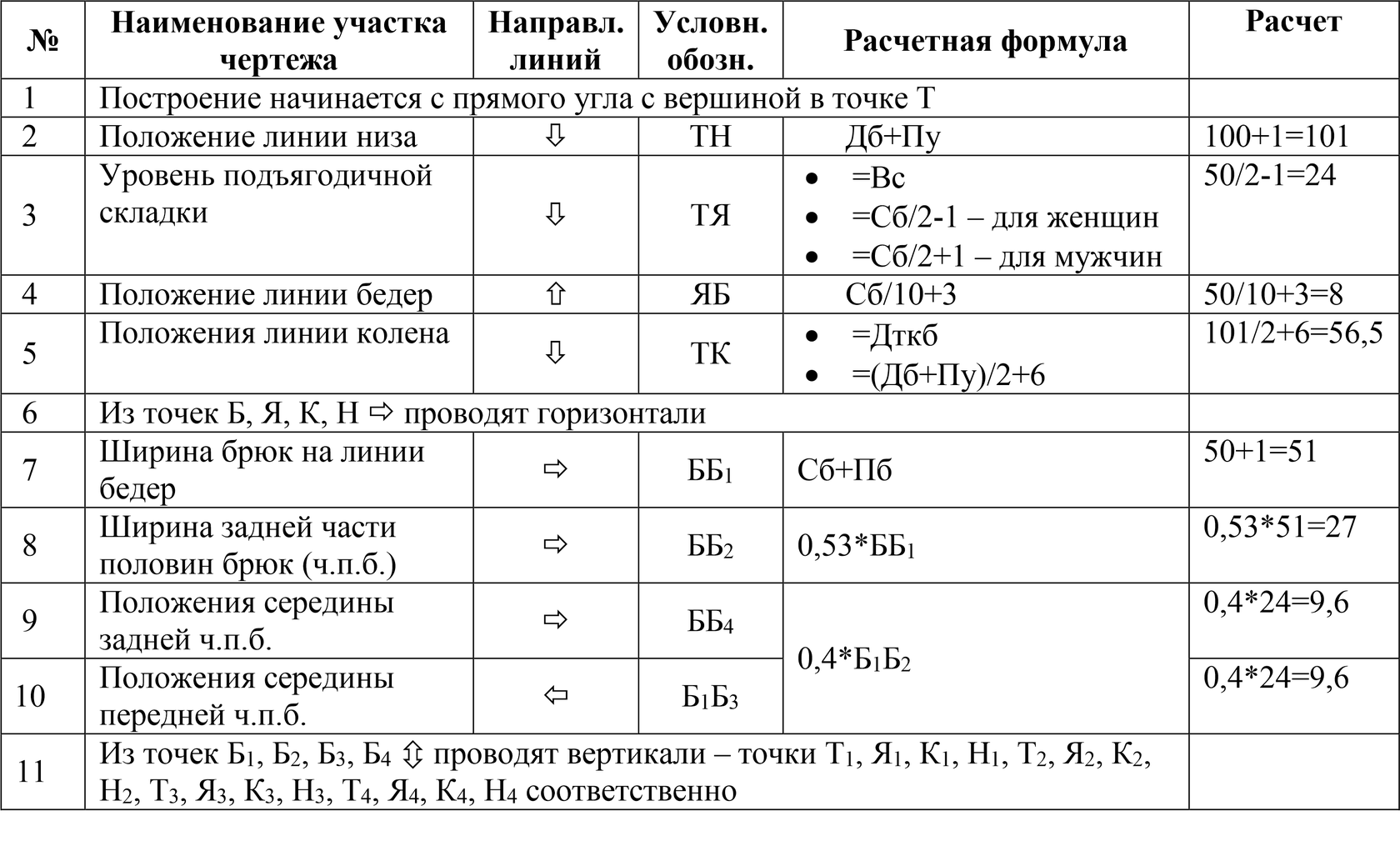

Расчет и построение конструкции классических брюк

ЛМ для скачивания

Содержание раздела

Здесь можно посмотреть поэтапное построение конструкции брюк

Практический раздел

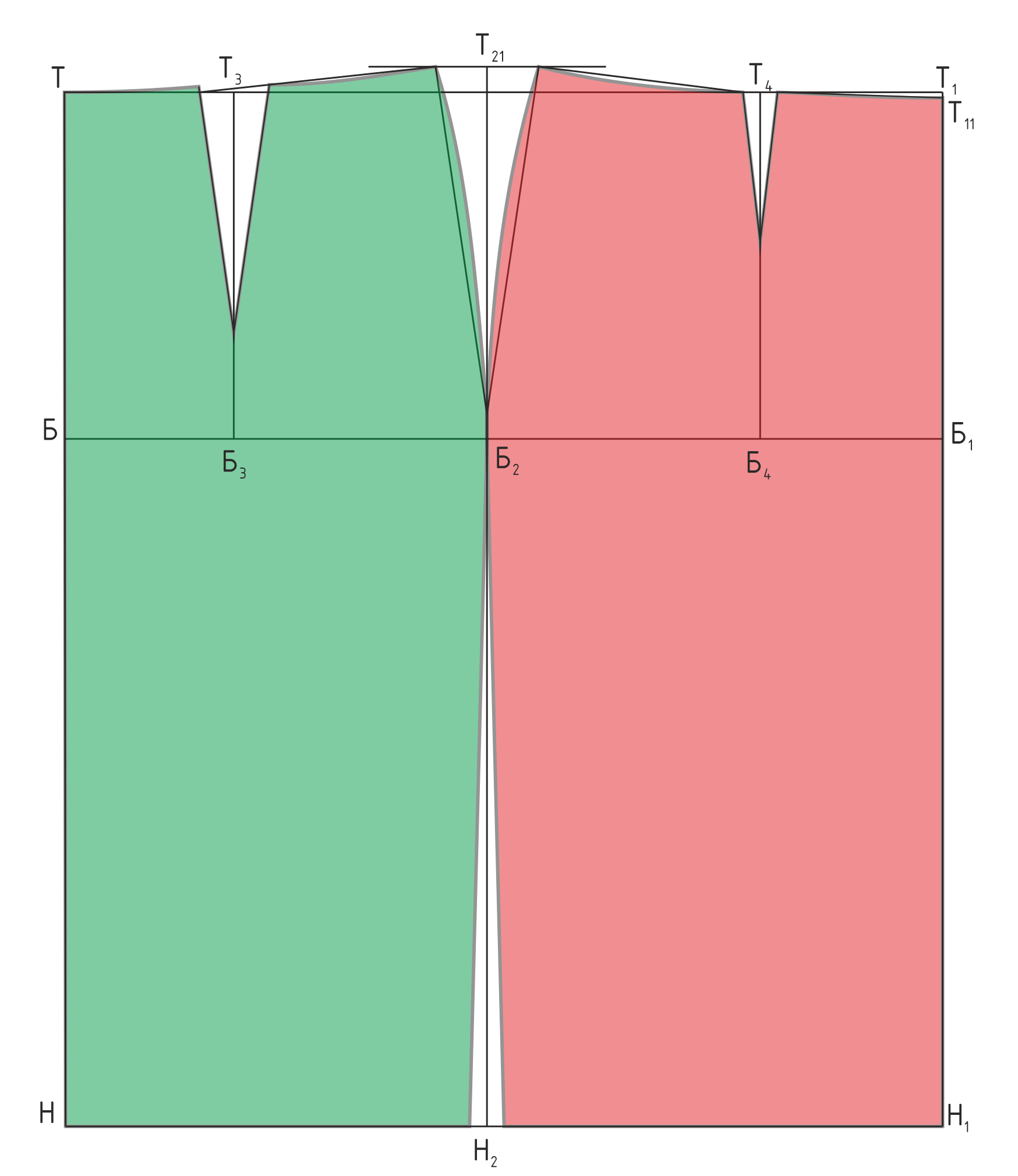

5.1 Построение чертежа конструкции прямой юбки

Цель: научиться выполнять предварительный расчет и построение чертежа конструкции прямой юбки на типовую фигуру

Учебные, информационные, методические материалы:

Учебное пособие «Конструирование и моделирование швейных изделий»
Конспект лекций
Сайт «Конструирование и моделирование швейных изделий»
Методические указания по выполнению работы

Материально-техническое оснащение:

Бланк для оформления практической работы (бланк можно скачать и распечатать либо оформить вручную)
Канцелярские принадлежности
Линейка минимум 40см
Сантиметровая лента
Лекала

Порядок выполнения практической работы

Выбор исходных данных
Расчет участков конструкции в табличной форме
Построение чертежа конструкции юбки
Оформление лекальных линий
Выполнение обводки контуров деталей
Представление чертежа и защита работы

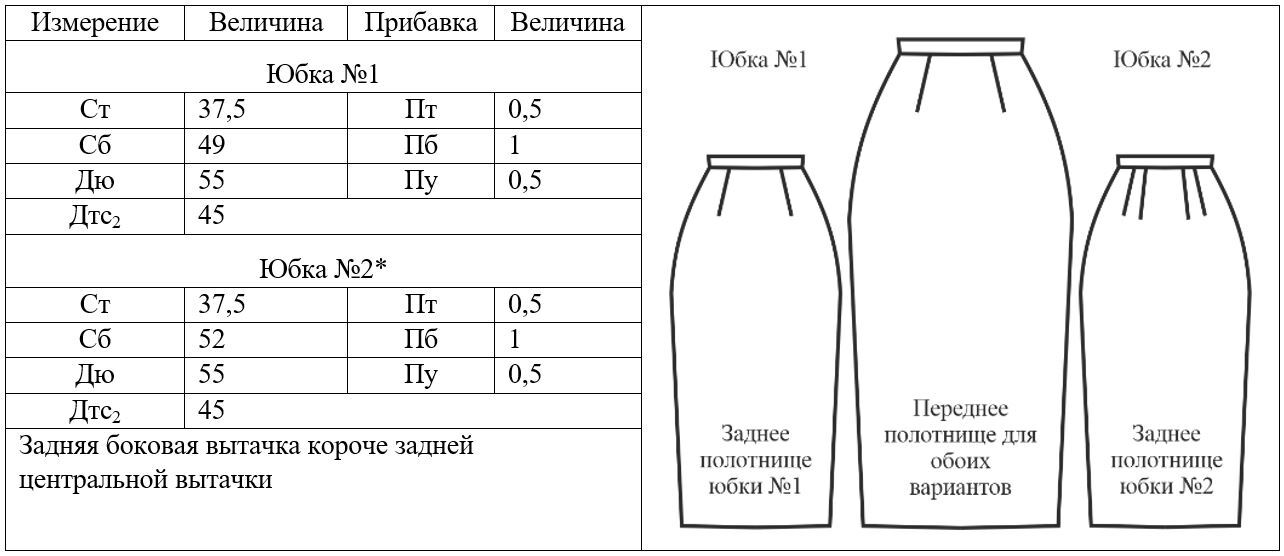

Исходные данные для построения конструкции

Бланк для практической работы

Содержание раздела

5.2

Построение чертежа конструкции юбки на основе одного клина

Цель:

научиться выполнять предварительный расчет и построение чертежа конструкции юбки в клинья на основе одного клина

Учебные, информационные, методические материалы:

Учебное пособие «Конструирование и моделирование швейных изделий»
Конспект лекций
Сайт «Конструирование и моделирование швейных изделий»
Методические указания по выполнению работы

Материально-техническое оснащение:

Бланк для оформления практической работы (бланк можно скачать и распечатать либо оформить вручную)
Канцелярские принадлежности
Линейка минимум 40см
Сантиметровая лента
Лекала

Порядок выполнения практической работы

Расчет участков конструкции в табличной форме
Построение чертежа конструкции юбки
Оформление лекальных линий
Выполнение обводки контуров деталей
Представление чертежа и защита работы

Исходные данные для построения конструкции

Бланк для практической работы

Содержание раздела

5.2* Построение чертежа конструкции юбки в клинья на основе прямой юбки

Цель: научиться выполнять предварительный расчет и построение чертежа конструкции юбки в клинья на основе одного клина

Учебные, информационные, методические материалы:

Учебное пособие «Конструирование и моделирование швейных изделий»
Конспект лекций
Сайт «Конструирование и моделирование швейных изделий»
Методические указания по выполнению работы

Материально-техническое оснащение:

Бланк для оформления практической работы (бланк можно скачать и распечатать либо оформить вручную)
Канцелярские принадлежности
Линейка минимум 40см
Сантиметровая лента
Лекала

Порядок выполнения практической работы

Расчет участков конструкции в табличной форме
Построение чертежа конструкции прямой юбки
Построение клиньев
Оформление лекальных линий
Выполнение обводки контуров деталей
Представление чертежа и защита работы

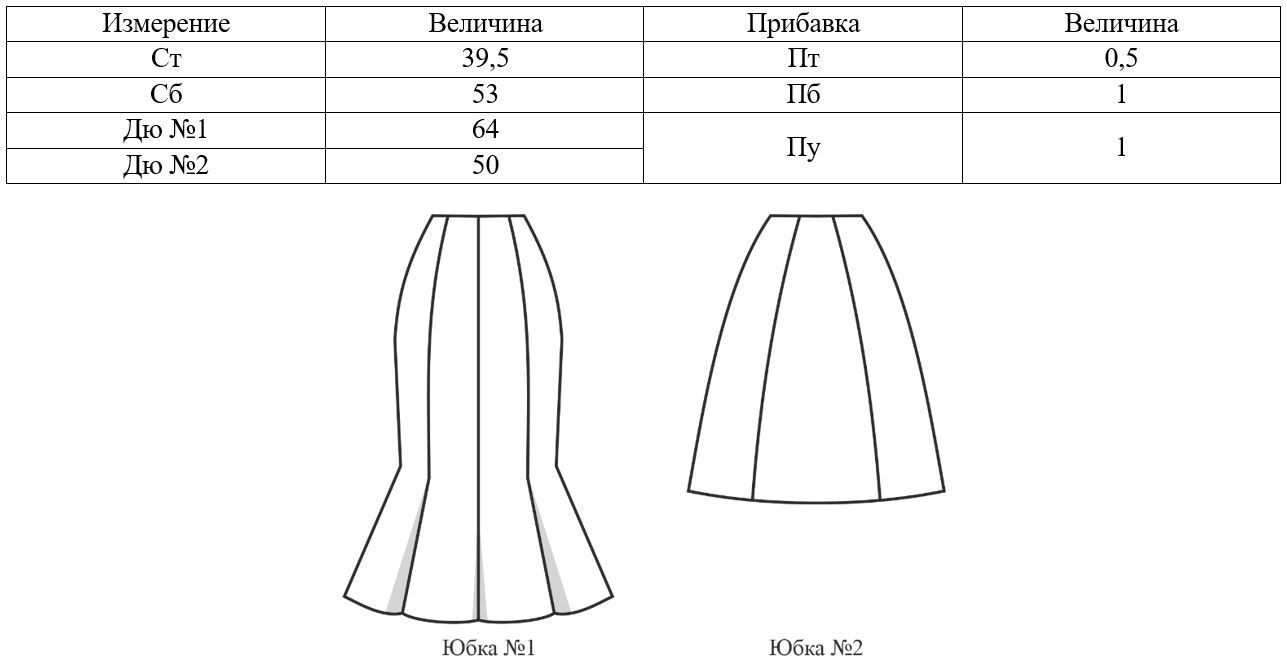

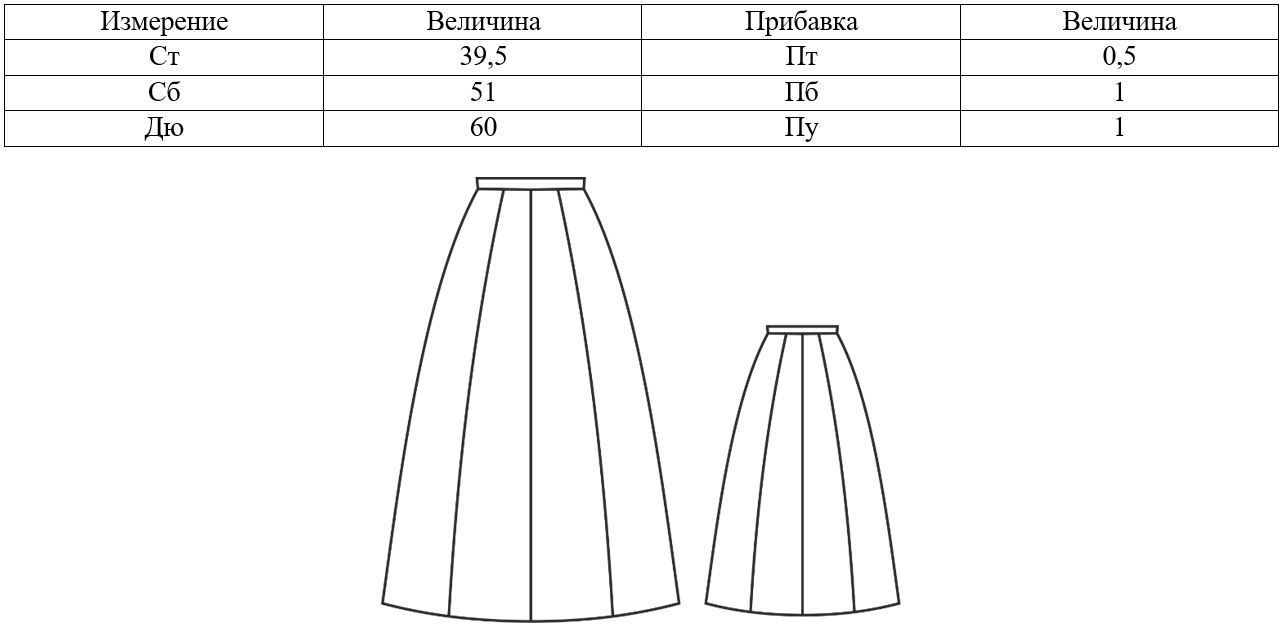

Исходные данные для построения конструкции

Бланк для практической работы

Содержание раздела

5.3 Построение чертежа конструкции юбки на основе круга

Цель: научиться выполнять предварительный расчет и построение чертежа конструкции юбки на основе круга с различной степенью расклешения

Учебные, информационные, методические материалы:

Учебное пособие «Конструирование и моделирование швейных изделий»
Конспект лекций
Сайт «Конструирование и моделирование швейных изделий»
Методические указания по выполнению работы

Материально-техническое оснащение:

Бланк для оформления практической работы (бланк можно скачать и распечатать либо оформить вручную)
Канцелярские принадлежности, скотч или клей-карандаш
Линейка минимум 40см
Сантиметровая лента
Лекала
Циркуль

Порядок выполнения практической работы
Практическая работа выполняется по вариантам (1в: большой колокол, 2в: полусолнце, 3в: 3/4солнца, 4в: солнце)

Чертеж следует выполнять в М1:2
Расчет участков конструкции в табличной форме
Построение чертежей конструкции юбок различного расклешения
Оформление лекальных линий
Выполнение обводки контуров деталей
Склеивание макетов юбок
Сравнение макетов на предмет величины клеша

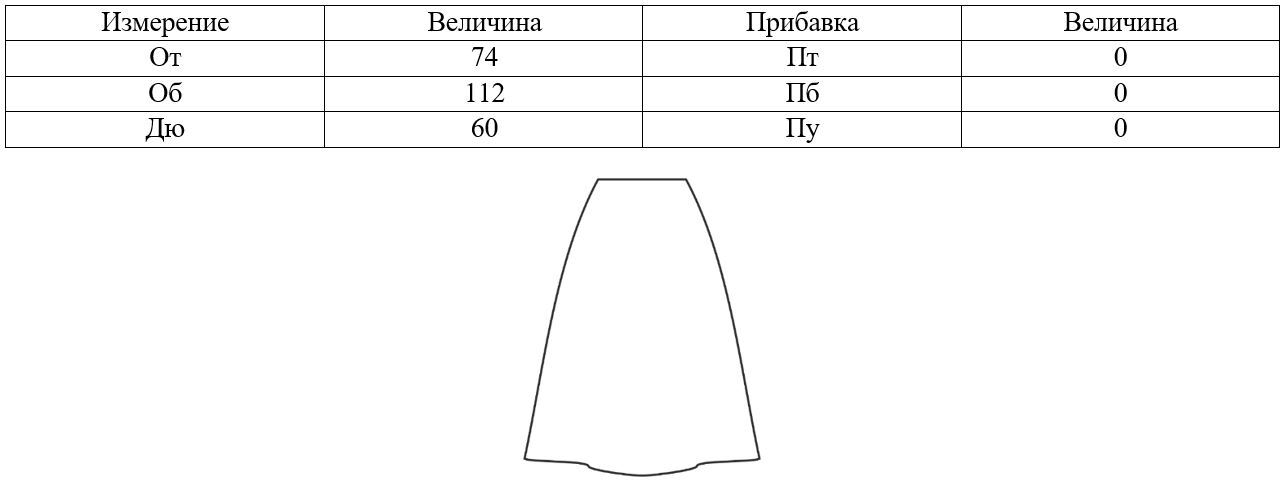

Исходные данные для построения конструкции

Бланк для практической работы

Содержание раздела

5.3* Построение чертежа конструкции юбки на основе круга

Цель: научиться выполнять предварительный расчет и построение чертежа конструкции юбки на основе круга с расклешением «малый колокол» для фигуры с широкими бедрами или узкой талией

Учебные, информационные, методические материалы:

Учебное пособие «Конструирование и моделирование швейных изделий»
Конспект лекций
Сайт «Конструирование и моделирование швейных изделий»
Методические указания по выполнению работы

Материально-техническое оснащение:

Бланк для оформления практической работы (бланк можно скачать и распечатать либо оформить вручную)
Канцелярские принадлежности, скотч или клей-карандаш
Линейка минимум 40см
Сантиметровая лента
Лекала
Циркуль

Порядок выполнения практической работы
Чертеж следует выполнять в М1:2

Расчет участков конструкции в табличной форме
Построение чертежа конструкции юбки малый колокол
Оформление лекальных линий
Выполнение обводки контуров деталей
Склеивание макета юбки

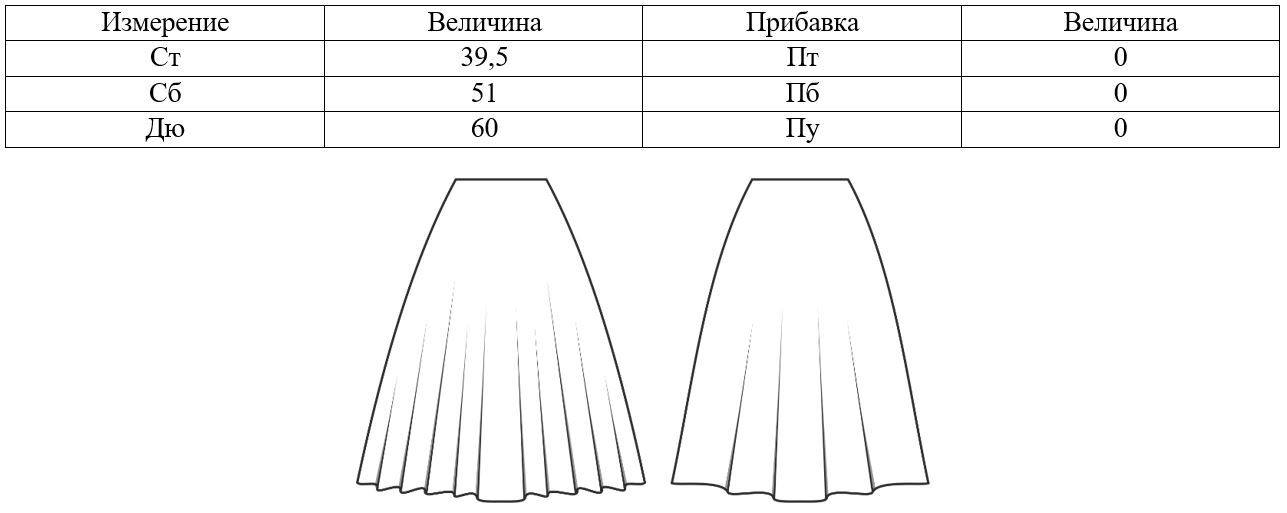

Исходные данные для построения конструкции

Бланк для практической работы

Содержание раздела

5.4 Построение чертежа конструкции юбки в круговые складки

Цель: научиться выполнять предварительный расчет и построение чертежа конструкции юбки в круговые складки

Учебные, информационные, методические материалы:

Учебное пособие «Конструирование и моделирование швейных изделий»
Конспект лекций
Сайт «Конструирование и моделирование швейных изделий»
Методические указания по выполнению работы

Материально-техническое оснащение:

Бланк для оформления практической работы (бланк можно скачать и распечатать либо оформить вручную)
Канцелярские принадлежности, скотч или клей-карандаш
Линейка минимум 40см
Сантиметровая лента
Лекала

Порядок выполнения практической работы
Чертеж можно выполнять в М1:2 или 1:1, работа выполняется по вариантам

Построение конструкции выполняется с разрывом (справа и слева от разрыва должно быть начерчено не менее 4 раппортов складок; в чертеже необходимо учесть, что в первую и последнюю складку закладывают шов на застежку)
Расчет участков конструкции в табличной форме
Расчет куска ткани
Построение чертежа конструкции юбки
Выполнение обводки контуров деталей
Выводы (обязательно указать минимальное количество кусков ткани, необходимых для раскроя юбки)

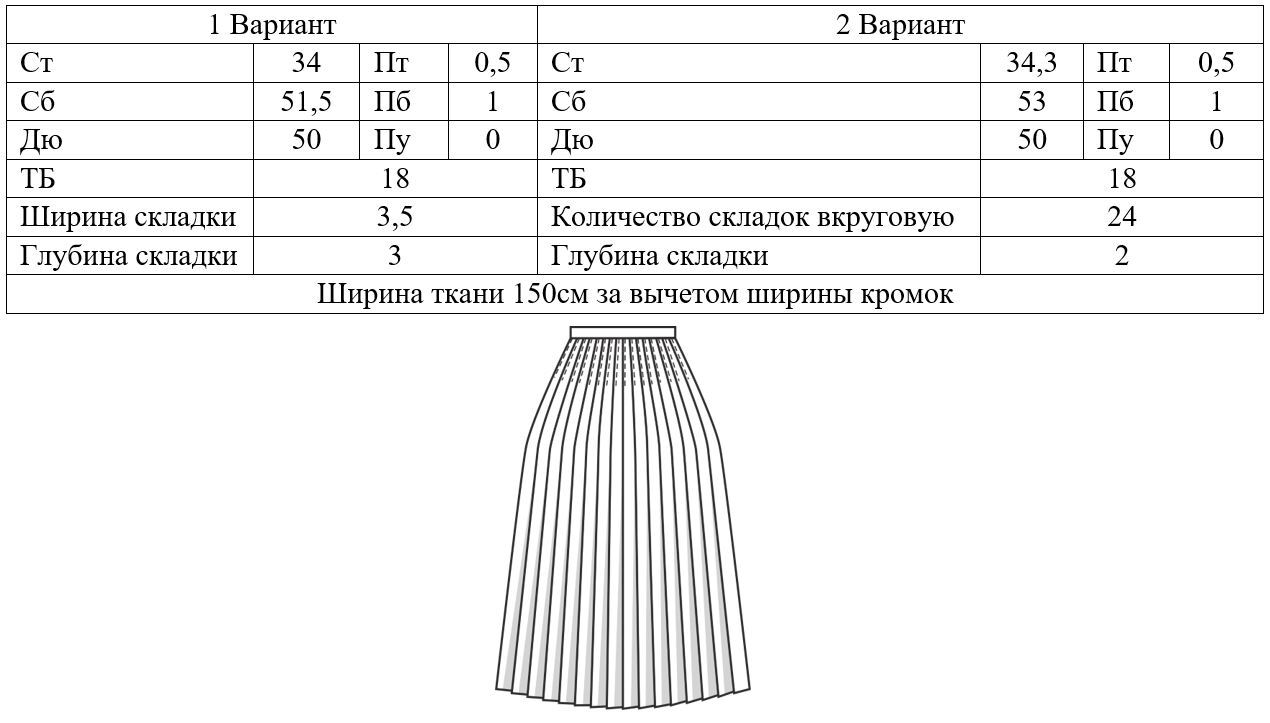

Исходные данные для построения конструкции

Бланк для практической работы

Содержание раздела

5.5 Построение чертежа конструкции классических брюк на женскую фигуру

Цель: научиться выполнять предварительный расчет и построение чертежа конструкции классических брюк на женскую фигуру

Учебные, информационные, методические материалы:

Учебное пособие «Конструирование и моделирование швейных изделий»
Конспект лекций
Сайт «Конструирование и моделирование швейных изделий»
Методические указания по выполнению работы

Материально-техническое оснащение:

Бланк для оформления практической работы (бланк можно скачать и распечатать либо оформить вручную)
Канцелярские принадлежности, скотч или клей-карандаш
Линейка минимум 40см
Сантиметровая лента
Лекала

Порядок выполнения практической работы
Чертеж можно выполнять в М1:2 или 1:1

Расчет участков конструкции в табличной форме (в столбце 3 стрелкой указать направление откладываемой величины)
Построение чертежа базисной сетки
Построение чертежа передней части половин брюк
Построение чертежа задней части половин брюк
Оформление лекальных линий
Выполнение обводки контуров деталей
Представление чертежа и защита работы

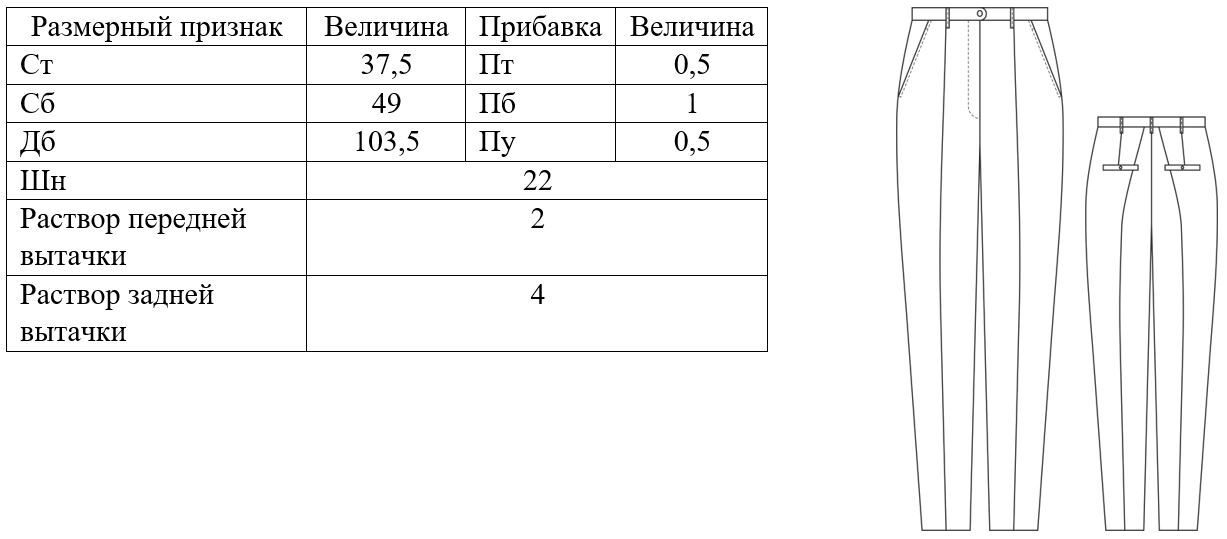

Исходные данные для построения конструкции

Бланк для практической работы

Содержание раздела

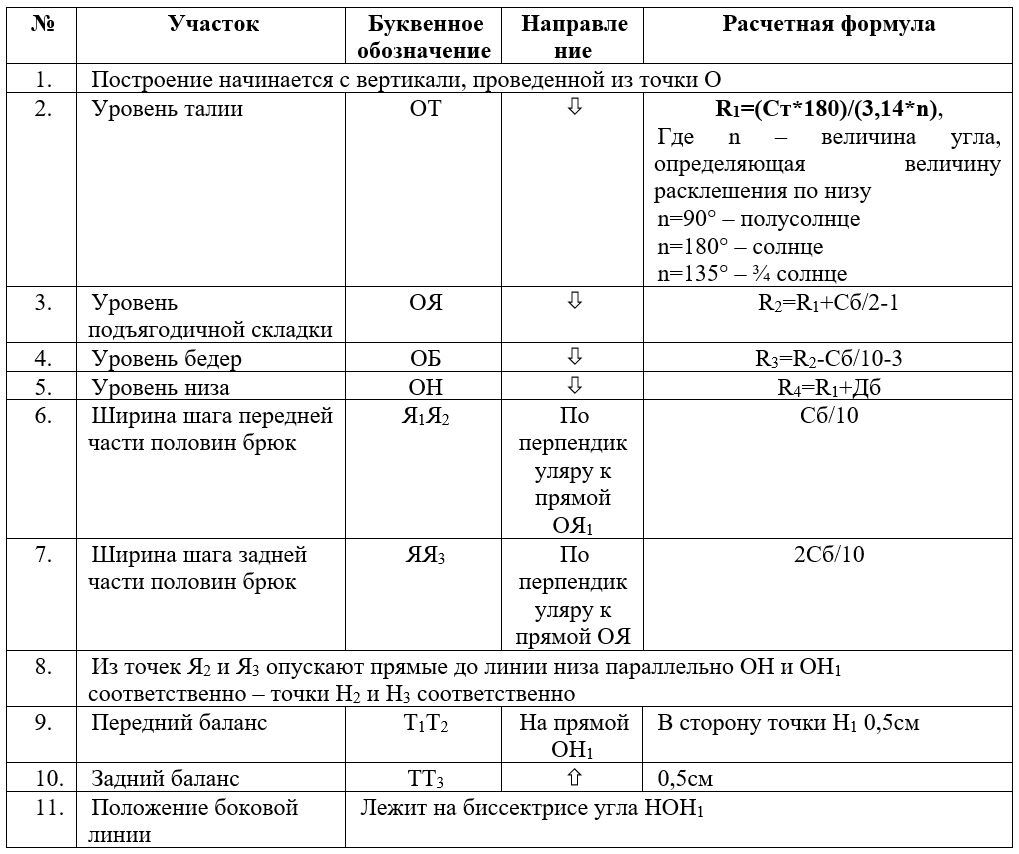

5.6 Построение чертежа конструкции юбки-брюк на основе круга

Цель: научиться выполнять предварительный расчет и построение чертежа конструкции брюк-юбки на основе круга, выявлять закономерности и/или общие черты в различных способах конструирования брюк и юбок

Учебные, информационные, методические материалы:

Учебное пособие «Конструирование и моделирование швейных изделий»
Конспект лекций
Сайт «Конструирование и моделирование швейных изделий»
Методические указания по выполнению работы

Материально-техническое оснащение:

Бланк для оформления практической работы (бланк можно скачать и распечатать либо оформить вручную)
Канцелярские принадлежности, скотч или клей-карандаш
Линейка минимум 40см
Сантиметровая лента
Лекала
Циркуль

Порядок выполнения практической работы
Чертеж конструкции выполняется на конкретную фигуру

Снятие измерений с фигуры, необходимых для построения конструкции поясного изделия
Расчет участков конструкции в табличной форме
Построение чертежа конструкции юбки-брюк
Выполнение обводки контуров деталей
Представление чертежа и защита работы
Составление конспекта по порядку построения конструкции

Исходные данные для построения конструкции

Бланк для практической работы

Содержание раздела

Контроль знаний

Тренировочный тест. Поясные изделия

Итоговый тест. Поясные изделия

Дополнительные ресурсы

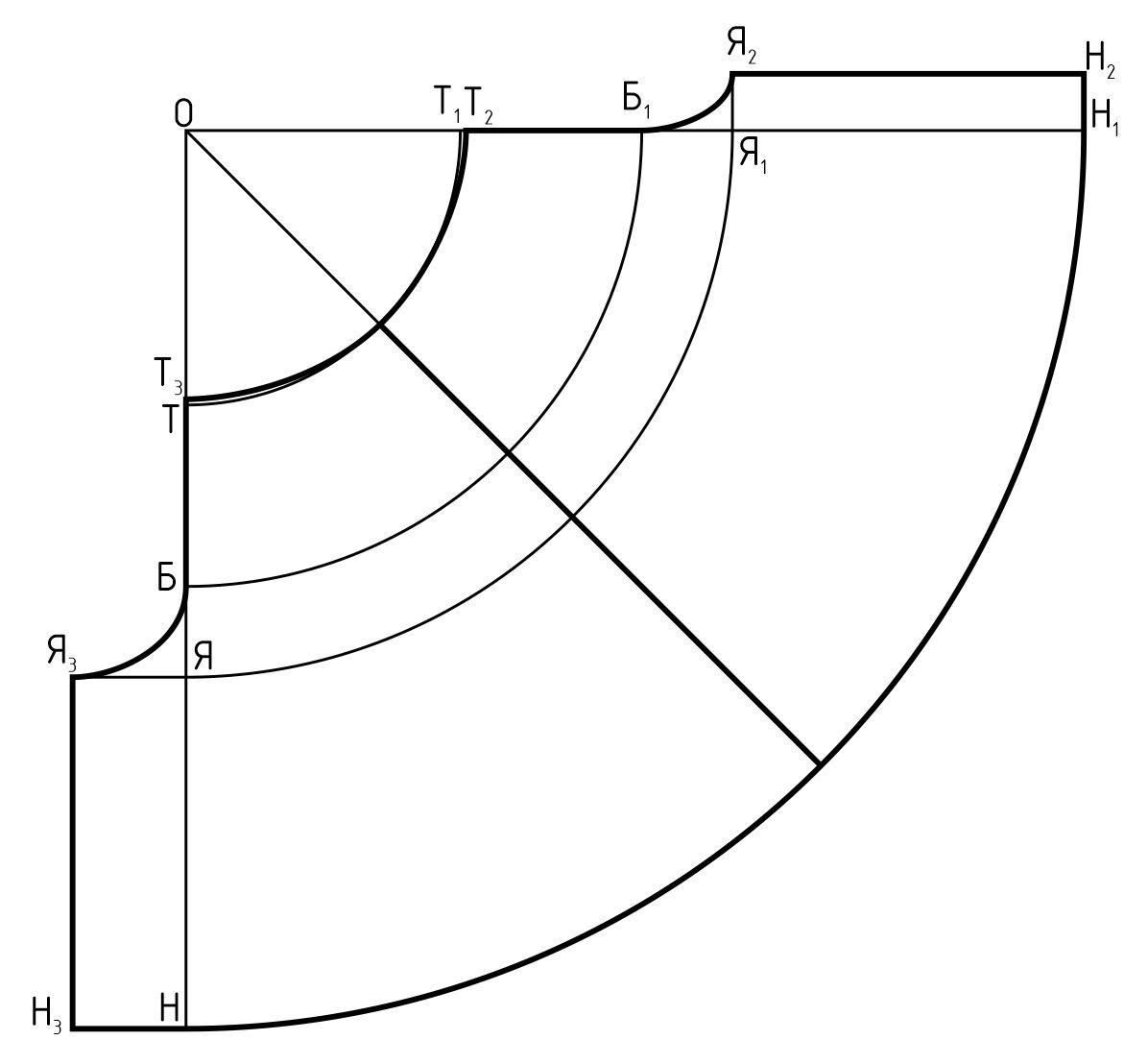

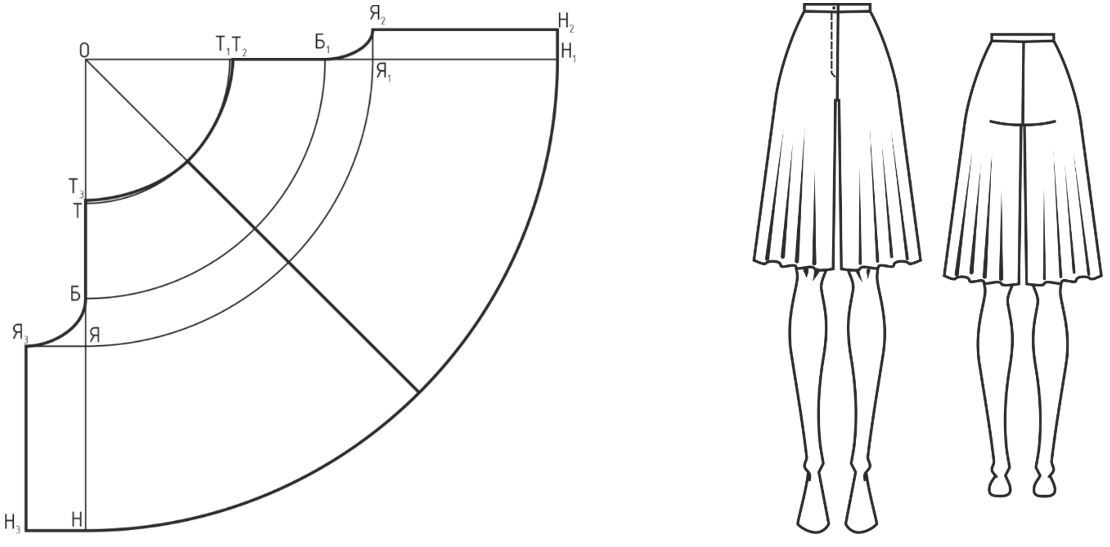

Конструирование брюк на основе круга

Содержание раздела

Порядок построения конструкции
